Detalhes do produto:
|
| Nome: | Interruptores de fluxo líquidos | Apoio personalizado: | OEM |
|---|---|---|---|
| Garantia: | 1 ano | Proteção: | IP65 |
| Certificação: | CE | Arranjo de contato: | SPDT |
| Avaliação elétrica: | 15(8) UM 24/250VAC | Temperatura permissível: | Pá (- 20 ~ 120℃) |
| A instalação: | a instalação vertical | Entrega: | 3-5 dias de trabalho |
| Cabo: | M18 | Elemento de detecção: | Pá |
| Destacar: | Interruptores de fluxo líquidos da automatização de KWFS,Interruptores de fluxo líquidos industriais de KWFS,Interruptor do sensor de fluxo da bomba de água de KWFS 250V |
||

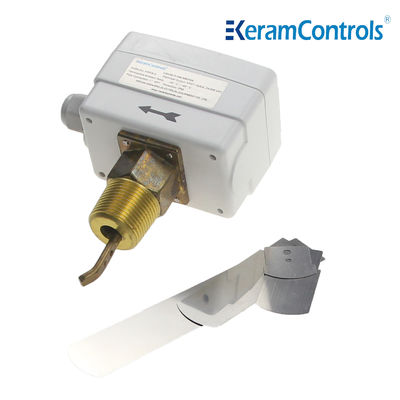

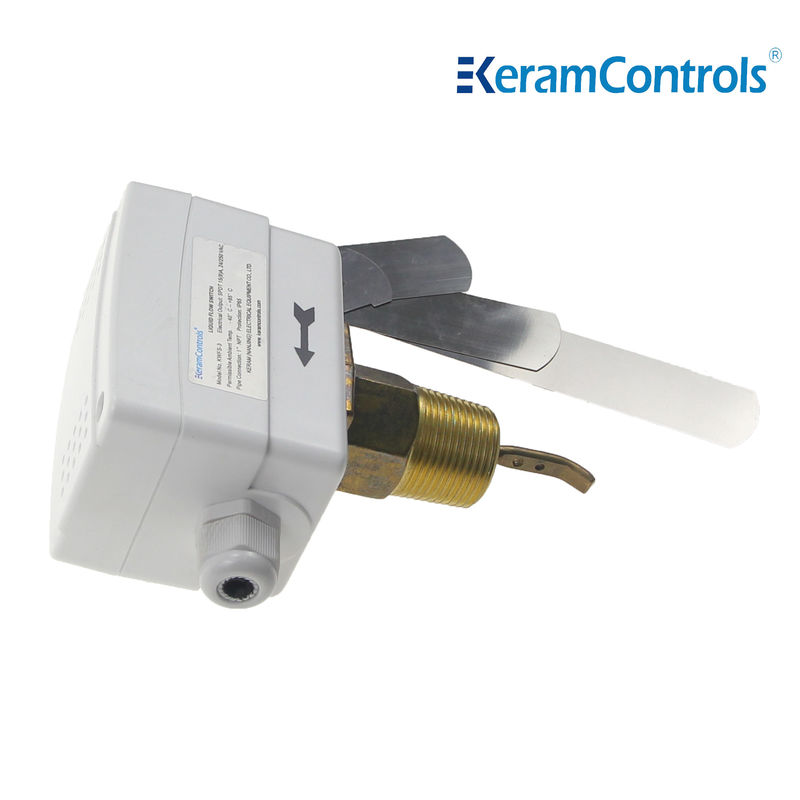

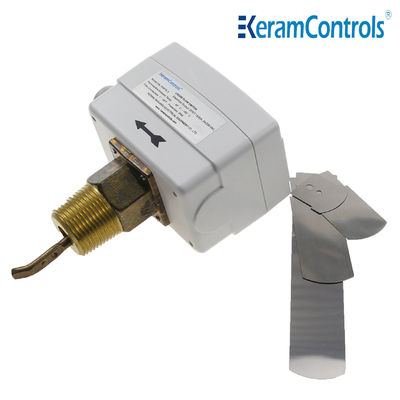

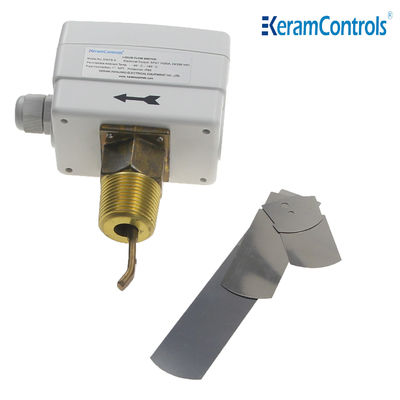

Interruptor de fluxo líquido da série de KWFS.
Automatização industrial de bronze líquida do OEM IP65 250V 8A dos interruptores de fluxo.
Interruptor de pá líquido do fluxo da série de KWFS, serido para as tubulações de plantas industriais: aquecimento e condicionamento de ar, sistemas de refrigeração e bombas de calor. Controle de fluxo da água e de meios normais.
Controle e para monitorar o fluxo líquido das caldeiras, bombas, etc., do aquecimento, de refrigerar, e do equipamento de condicionamento de ar.
Características
●Controle de fluxo da água e de meios normais
●O micro interruptor renovado de SPDT assegura a função de interruptor segura
●avaliação do interruptor 15 (8A) 250VAC
●IP65, cerco da classe I
●Ponto ajustado ajustável
●Pá de aço inoxidável
●Material de bronze
●Temp líquido máximo 120℃
●Pressão de trabalho máxima 13.5Ba
| Tipo de operação | De ligar/desligar, único-fase, micro interruptor |
| Saída | SPDT 15 (8A) 24/250VAC |
| Caudais | Veja a tabela do caudal |
| Caudal que ajusta o ajuste | Parafuso interno |
| Elemento de detecção | Pá |
| Aplicações líquidas | Quente, refrigerado, bom, associação e água do mar, glicol da salmoura ou de etileno |
| Material das peças em contato com o líquido | Bronze |
| Material da pá | De aço inoxidável |
| Temperatura líquida | -20℃~120℃ |
| Temperatura ambiental permissível | -40℃~85℃ |
| Umidade ambiental permissível | RH de 10… 90%, não-condensando-se |
| Entrada do cabo | Encaixe M18 |
| Alojamento | ABS ou PC da resistência de fogo |
| Proteção | IP65 |
| Cor | Branco |
| Peso | 1.0Kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2” -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11 ½ NPT |
| Linha tamanho da tubulação (dentro.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Aumento do fluxo ①& ② conectado |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminuição do fluxo ①& ③ conectado |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Aumento do fluxo ①& ② conectado |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminuição do fluxo ①& ③ conectado |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Nota:
①Para caudais com sufixo “Z”, a pá de 6 polegadas deve ser instalada.
②A unidade do caudal da tabela acima é GPM (m /h)
O interruptor de fluxo pode ser instalado em cada posição longe dos cotovelos ou dos throttlings, com a seta sobre o sentido de fluxo. Se a tubulação é vertical, afira novamente a escala para equilibrar o peso da pá. Se o dispositivo é montado para baixo, ciao às escórias e aplique-o em uma tubulação reta que seja longe dos filtros, válvulas, etc., com comprimento pelo menos 5 vezes o diâmetro da tubulação rio acima e rio abaixo a unidade.
Nota:
O interruptor de fluxo é fábrica calibrada em sua sensibilidade mínima. Para aumentar a válvula ajustada, gire o parafuso de ajuste no sentido horário. A válvula do entalhe deve ser fluxo mínimo do ≥the necessário garantir a proteção da planta.
| Instale a pá | |
| Tubulação | NÃO. |
| 1" | 1 |
| 11/4” | 1 |
| 11/2” | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
