Detalhes do produto:
|
| Tipo de operação: | De ligar/desligar, único-fase, micro interruptor | Saída: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Caudais: | Veja a tabela do caudal | Certificação: | CE |
| Elemento de detecção: | Pá | Material da pá: | De aço inoxidável |
| Temperatura líquida: | -20℃~120℃ | Proteção: | IP65 |
| Destacar: | KQF-B01 3 válvula de bola motorizada da maneira 1,Válvula de bola motorizada de KQF-B01 DC9 1,Válvula de bola elétrica da maneira de KQF-B01 24V 3 |
||

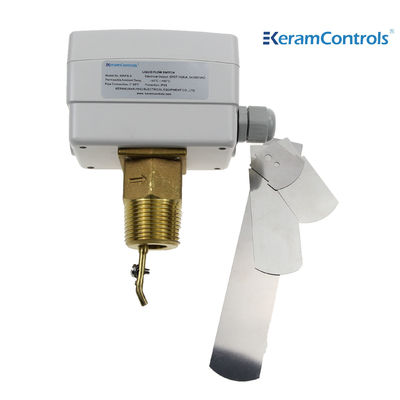

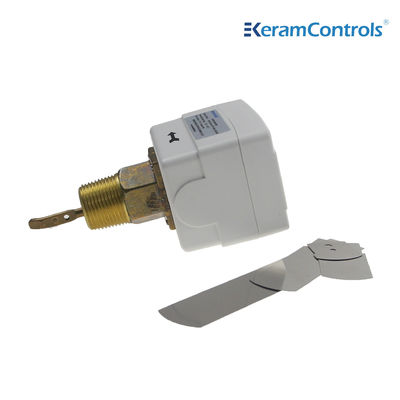

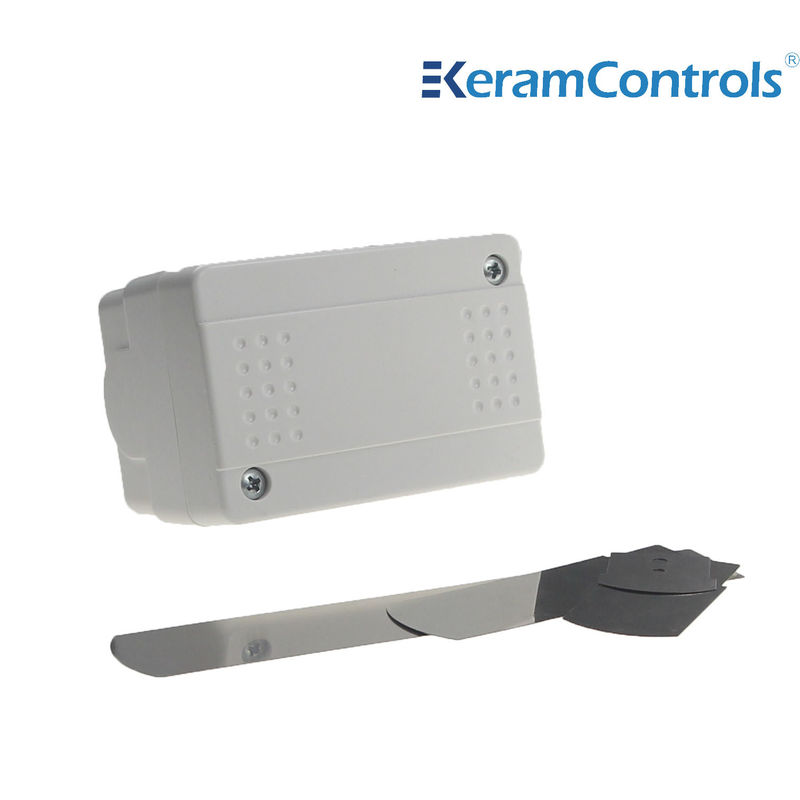

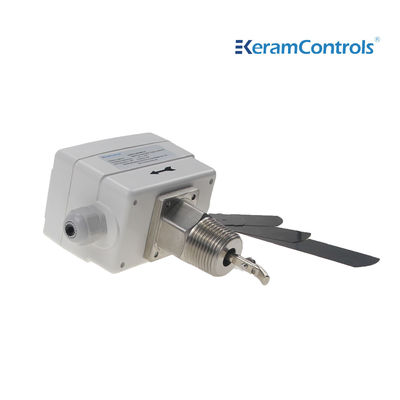

KWFS é uma hélice de aço inoxidável para detectar a mudança do fluxo, e então a posição das mudanças da pá, de modo que as micro mudanças do interruptor, a saída o sinal de interruptor, controla o tamanho do fluxo.
Controle e para monitorar o fluxo líquido das caldeiras, bombas, etc., do aquecimento, de refrigerar, e do equipamento de condicionamento de ar.
Características
●Controle de fluxo da água e de meios normais
●O micro interruptor renovado de SPDT assegura a função de interruptor segura
●avaliação do interruptor 15 (8A) 250VAC
●IP65, cerco da classe I
●Ponto ajustado ajustável
●Pá de aço inoxidável
●Material de bronze
●Temp líquido 120℃ do máximo
●Pressão de trabalho máxima 13.5Ba
| Tipo de operação | De ligar/desligar, único-fase, micro interruptor |
| Saída | SPDT 15 (8A) 24/250VAC |
| Caudais | Veja a tabela do caudal |
| Caudal que ajusta o ajuste | Parafuso interno |
| Elemento de detecção | Pá |
| Aplicações líquidas | Quente, refrigerado, bom, associação e água do mar, glicol da salmoura ou de etileno |
| Material das peças em contato com o líquido | Bronze |
| Material da pá | De aço inoxidável |
| Temperatura líquida | -20℃~120℃ |
| Temperatura ambiental permissível | -40℃~85℃ |
| Umidade ambiental permissível | RH de 10… 90%, não-condensando-se |
| Entrada do cabo | Encaixe M18 |
| Alojamento | ABS ou PC da resistência de fogo |
| Proteção | IP65 |
| Cor | Branco |
| Peso | 1.0Kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2” -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11 ½ NPT |
| Linha tamanho da tubulação (dentro.) | 1 | 1 ¼ | 1 ½ | 2 | ¼ 2 | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min.flow | Aumento do fluxo ①& ② conectado |
4,2 (1,0) |
5,8 (1,3) |
7,5 (1,7) |
13,7 (3,1) |
17,6 (4,0) |
27,5 (6,2) |
64..7 (14,7) |
35,2 (8,0) |
12,5 (28,4) |
57,01 (12,9) |
90,0 (43,1) |
74,0 (16,8) |
374,7 (85,1) |
204,7 (46,5) |
| Diminuição do fluxo ①& ③ conectado |
2,5 (0,6) |
3,7 (0,8) |
5,0 (1,1) |
13,7 (2,2) |
11,9 (2,7) |
19 (4,3) |
50,1 (11,4) |
26,9 (6,1) |
101,1 (22,9) |
41,0 (9,3) |
158,0 (35,9) |
54,0 (12,3) |
319,7 (72,6) |
170,0 (3806) |
|
| Max.flow | Aumento do fluxo ①& ② conectado |
9,2 (2,1) |
13,3 (3,0) |
17,6 (4,0) |
26,9 (6,1) |
30,8 (7,0) |
50,2 (11,4) |
127,6 (29,0) |
81,0 (18,4) |
245,0 (55,6) |
118,0 (18,4) |
374,7 (85,1) |
144,0 (32,7) |
759,5 (172,5) |
415,0 (94,2) |
| Diminuição do fluxo ①& ③ conectado |
8,1 (1,9) |
12,5 (2,8) |
16,3 (3,7) |
25,1 (5,7) |
28,6 (6,5) |
471 (10,7) |
122,0 (27,7) |
76,2 (17,3) |
234,7 (53,3) |
111,0 (25,2) |
359,7 (81,7) |
134,7 (30,6) |
729,6 (165,7) |
400,6 (90,8) |
|
Nota:
①Para caudais com sufixo “Z”, a pá de 6 polegadas deve ser instalada.
②A unidade do caudal da tabela acima é GPM (m /h)
O interruptor de fluxo pode ser instalado em cada posição longe dos cotovelos ou dos throttlings, com a seta sobre o sentido de fluxo. Se a tubulação é vertical, afira novamente a escala para equilibrar o peso da pá. Se o dispositivo é montado para baixo, ciao às escórias e aplique-o em uma tubulação reta que seja longe dos filtros, válvulas, etc., com comprimento pelo menos 5 vezes o diâmetro da tubulação rio acima e rio abaixo a unidade.
Nota:
O interruptor de fluxo é fábrica calibrada em sua sensibilidade mínima. Para aumentar a válvula ajustada, gire o parafuso de ajuste no sentido horário. A válvula do entalhe deve ser fluxo mínimo do ≥the necessário garantir a proteção da planta.
| Instale a pá | |
| Tubulação | NÃO. |
| 1" | 1 |
| 11/4” | 1 |
| 11/2” | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4" Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5" Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6" Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8" Z | 1,2,3,4 |
