Detalhes do produto:
|
| nome: | Interruptor de fluxo de líquido | Tipo de operação: | Ligar/desligar, estágio único, microinterruptor |
|---|---|---|---|
| Temperatura do líquido: | -20℃~120℃ | Temperatura ambiente permitida: | -40℃~85℃ |
| Destacar: | Válvula de solenoide elétrica pneumática,Válvula de solenoide elétrica de KSV 380V,CE de KSV 24 válvulas de solenoide pneumáticas do volt |
||

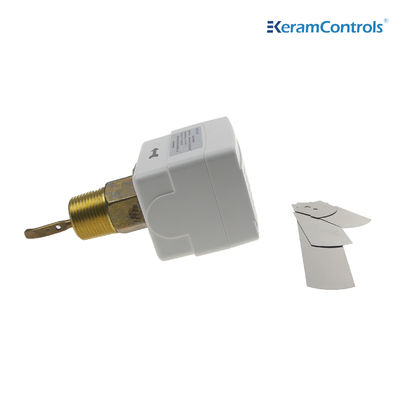

Chave de fluxo de líquido da série KWFS, adequada para tubulações em plantas industriais: aquecimento e ar condicionado, sistemas de refrigeração e bombas de calor, controle de fluxo de água e meios líquidos convencionais.
Controlar e monitorar o fluxo de líquido de caldeiras, bombas, etc., de equipamentos de aquecimento, resfriamento e ar condicionado.
Características
● Controle de fluxo de água e mídia normal
● O microinterruptor SPDT renovado garante a função de comutação confiável
● Classificação do interruptor 15(8A)250VAC
● Gabinete IP65, classe I
● Ponto de ajuste ajustável
● Pá de aço inoxidável
●Material de latão
● Máx.temperatura do líquido 120 ℃
● Pressão máxima de trabalho 13,5 Ba
| Tipo de operação | Ligar/desligar, estágio único, microinterruptor |
| Resultado | SPDT 15(8A) 24/250VAC |
| taxas de fluxo | Consulte a tabela de vazão |
| Ajuste de configuração da taxa de fluxo | Parafuso interno |
| Elemento de detecção | Remo |
| Aplicações líquidas | Quente, gelada, de poço, piscina e água do mar, salmoura ou etileno glicol |
| Material das peças em contato com o fluido | Latão |
| material de remo | Aço inoxidável |
| Temperatura do líquido | -20℃~120℃ |
| Temperatura ambiente permitida | -40℃~85℃ |
| Umidade ambiente permitida | 10…90% UR, sem condensação |
| Entrada de Cabo | Encaixe M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cor | Branco |
| Peso | 1,0Kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
| Tamanho do tubo de linha (pol.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Fluxo mín. | Aumento de Fluxo ①&②Conectado |
4.2 (1,0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27,5 (6.2) |
64..7 (14.7) |
35.2 (8,0) |
12.5 (28.4) |
57.01 (12.9) |
90,0 (43.1) |
74,0 (16.8) |
374,7 (85.1) |
204,7 (46,5) |
| Diminuição do Fluxo ①&③Conectado |
2.5 (0,6) |
3.7 (0,8) |
5,0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41,0 (9.3) |
158,0 (35,9) |
54,0 (12.3) |
319,7 (72.6) |
170,0 (3806) |
|
| fluxo máx. | Aumento de Fluxo ①&②Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127,6 (29,0) |
81,0 (18.4) |
245,0 (55.6) |
118,0 (18.4) |
374,7 (85.1) |
144,0 (32.7) |
759,5 (172,5) |
415,0 (94.2) |
| Diminuição do Fluxo ①&③Conectado |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122,0 (27.7) |
76.2 (17.3) |
234,7 (53.3) |
111,0 (25.2) |
359,7 (81.7) |
134,7 (30.6) |
729,6 (165,7) |
400,6 (90,8) |
|
Observação:
①Para vazões com sufixo "Z", a pá de 6 polegadas deve ser instalada.
②A unidade de vazão da tabela acima é GPM (m /h)
A chave de fluxo pode ser instalada em todas as posições longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o tubo estiver na vertical, recalibre a faixa para equilibrar o peso da pá.Se o dispositivo for montado para baixo, tome cuidado com as escórias e aplique-o em um tubo reto e distante de filtros, válvulas, etc., com comprimento de pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Observação:
A chave de fluxo é calibrada de fábrica em sua sensibilidade mínima. Para aumentar a válvula de ajuste, gire o parafuso de ajuste no sentido horário. A válvula de corte deve ser ≥ a vazão mínima necessária para garantir a proteção da planta.
| Instalar Paddle | |
| Cano | NÃO. |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 Q: Qual é o tempo de entrega?
R: de acordo com a especificação e quantidade do seu pedido, geralmente 4
dias para produtos padrão normais dentro de 10 unidades.
2 p: você é fabricante ou empresa comercial?
R: Somos fabricantes com muitos anos de experiência.
própria fábrica. Bem-vindo para visitar nossa fábrica.
3 p: podemos usar nosso logotipo nos produtos?
A: Sim. Nós podemos fornecer serviço de OEM.
4 Q: Você tem produtos com certificado ex-prova?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia de seus produtos?
R: Normal é 12 meses.
6 Q: Qual é o meio de transporte?
R: expresso como tnt, fedex, dhl, ups ou logística por indicador.
