Detalhes do produto:
|
| Type of operation: | On/Off,single-stage,micro switch | Output: | SPDT 15(8A) 24/250VAC |
|---|---|---|---|
| elemento de detecção: | Paddle | Caudal que ajusta o ajuste: | Parafuso interno |
| material de remo: | aço inoxidável | ||
| Destacar: | Interruptor de controle do fluxo da bomba de água da válvula,Interruptor de controle do fluxo da bomba de água de SPDT,Interruptor 250VAC do volume de água da ATAC |
||

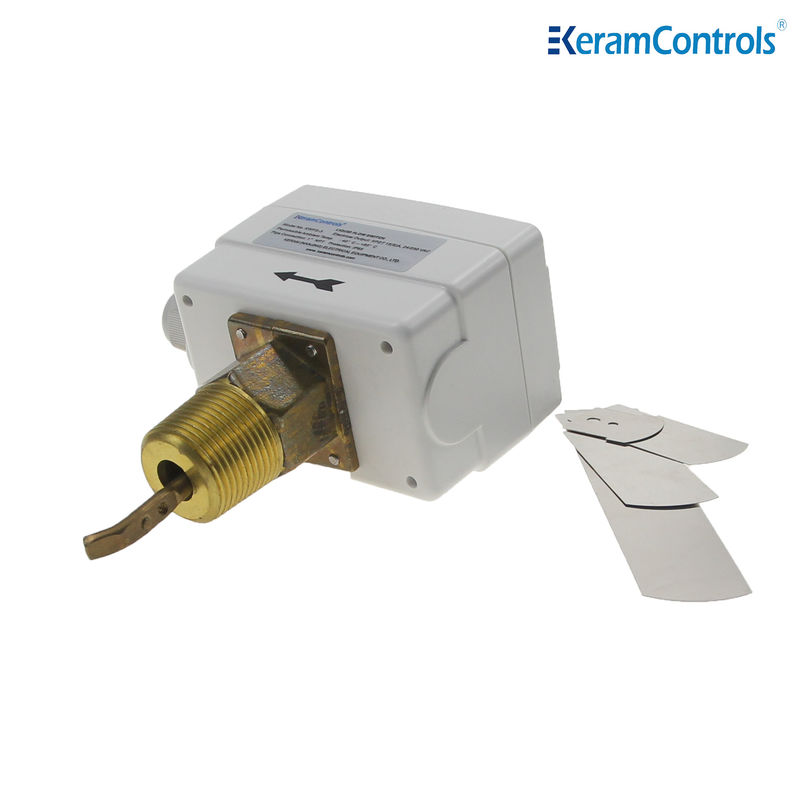

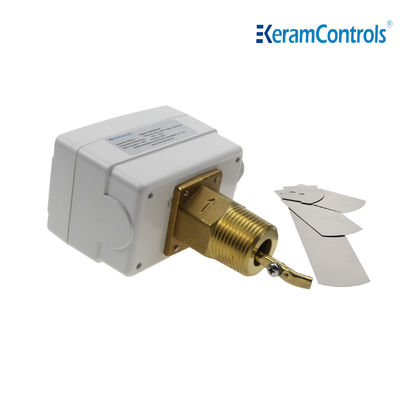

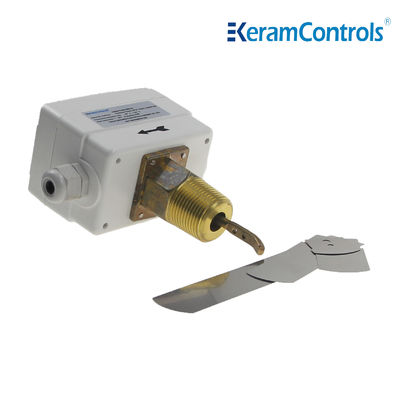

O interruptor de fluxo de líquido KWFS é um interruptor que pode controlar com precisão o fluxo de líquido da tubulação, que retorna a mudança do fluxo de líquido através da mudança da pá,pode efetivamente feedback o tamanho do fluxo de líquido, e a paleta é feita de aço inoxidável, o que pode proteger eficazmente contra a erosão do líquido.
Controlar e monitorizar o fluxo de líquidos das caldeiras, bombas, etc., dos equipamentos de aquecimento, arrefecimento e ar condicionado.
Características
● Controle do fluxo da água e dos meios normais
● O micro interruptor SPDT renovado garante a função confiável do interruptor
●15 ((8A) 250VAC
● Proteção IP65, classe I
● Ponto de ajuste ajustável
● Paleta de aço inoxidável
●Material de latão
● Máxima temperatura do líquido 120°C
● Pressão de trabalho máxima 20 Ba
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, Salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -20°C a 120°C |
| Temperatura ambiente admissível | -40°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cores | Branco |
| Peso | 10,0 kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. fluxo | Aumento do fluxo ①&2Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Não.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminuição do fluxo ①&3Conectado |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Fluxo máximo | Aumento do fluxo ①&2Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Diminuição do fluxo ①&3Conectado |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
1Para os caudais com sufixo "Z", deve ser instalada a paleta de 6 polegadas.
2A unidade de caudal da tabela acima é GPM (m/h)
O interruptor de fluxo pode ser instalado em qualquer posição longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o dispositivo estiver montado para baixo, tomar cuidado com a escória e aplicá-la num tubo reto, distante dos filtros, válvulas, etc., com um comprimento pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
O interruptor de fluxo é calibrado na fábrica à sua sensibilidade mínima. Para aumentar a válvula de regulação, gire o parafuso de regulação no sentido horário.A válvula de corte deve ser ≥ o caudal mínimo necessário para garantir a protecção da instalação..
| Instalar o Paddle | |
| Tubos | - Não, não. |
| 1 " | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2 " | 1,2 |
| 21/2" | 1,2 |
| 3 cm | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
