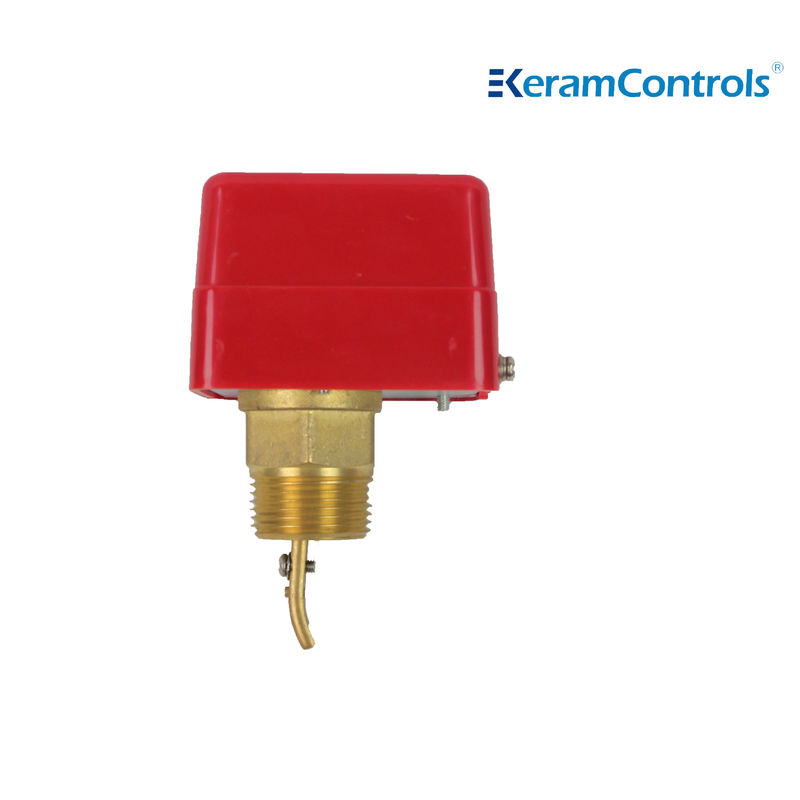

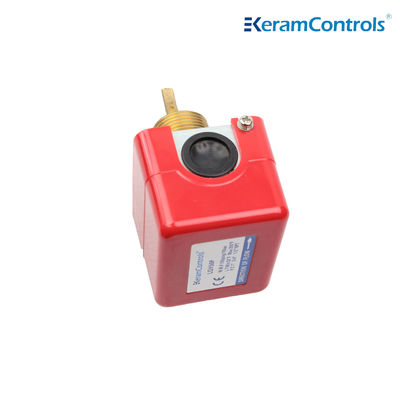

Interruptor de fluxo de líquidos da série LQY
| Tipo de operação: | De ligar/desligar, único-fase, micro interruptor | Caudal que ajusta o ajuste: | Parafuso interno |
|---|---|---|---|
| material de remo: | Aço inoxidável | Proteção: | IP54 |
| Cor: | Vermelho | Aplicações líquidas: | Quente, gelada, de poço, piscina e água do mar, salmoura ou etileno glicol |
| Temperatura ambiente permitida: | -20℃~85℃ | ||
| Destacar |
Instalação de condutos de interrupção de fluxo de ar CE,Instalação de dutos de interrupção do fluxo de ar IP54,Interruptor de compressão do ar condicionado |
||
IP54 Instalação de condutas de interruptores de fluxo de ar para ar condicionado
Descrição
Interruptores de fluxo de líquidos da série LQY para tubulações em instalações industriais: sistemas de aquecimento, ar condicionado, refrigeração e bombas de calor
Características
- O interruptor de fluxo de líquido da série LQY é usado para monitorar a mudança de fluxo
- O micro-interruptor SPDT renovado assegura a função confiável do interruptor
- Temperatura máxima do meio 120°C
- Pressão do líquido até 1Mpa

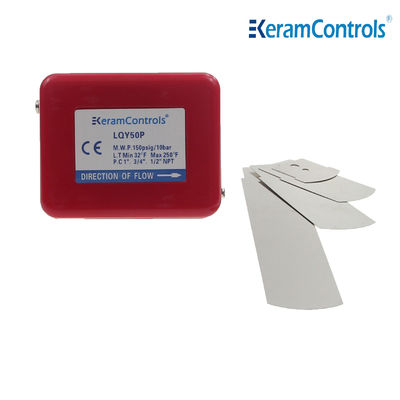

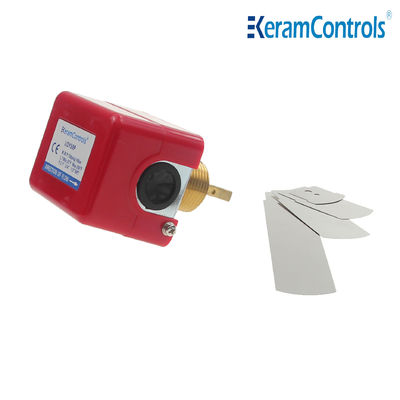

- 3 lâminas de aço inoxidável para tubulações de diâmetro entre 25 e 75 mm
- 6 lâminas adicionais para tubos de 100-150 mm
- Tipo de protecção IP54
- Várias ligações estão disponíveis mediante pedido
- Pressão de trabalho máxima 13,5 Bar
- Carga elétrica AC250V 10A
- Autorização CE
Dados técnicos
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -10°C~120°C |
| Temperatura ambiente admissível | -20°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | Proteção IP54 |
| Cores | Branco |
| Peso | 10,0 kg |
Dimensões (mm)
Estrutura
Tabela de taxa de fluxo de líquidos
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 5 | 6 | 8 | |
| Min. fluxo | Aumentar o fluxo R para Y | 1.0 | 1.3 | 1.7 | 3.1 | 4.1 | 6.2 | 8.4 | 12.9 | 16.8 | 46.6 |
| Diminuição do fluxo R para B fecha | 0.6 | 01 | 1.1 | 2.2 | 2.8 | 4.3 | 6.1 | 9.3 | 12.3 | 38.6 | |
| Fluxo máximo | Aumento do fluxo R para Y fecha | 2.0 | 3.0 | 4.4 | 6.6 | 7.8 | 12.0 | 18.4 | 26.8 | 32.7 | 94.2 |
| Diminuição do fluxo R para B fecha | 1.9 | 2.8 | 4.1 | 6.1 | 7.3 | 11.4 | 17.3 | 25.2 | 30.7 | 90.8 | |
Instalação
A direcção da seta no cilindro deve estar alinhada com o fluxo do tubo;
O interruptor de fluxo de água deve ser instalado numa tubulação horizontal, deve ser instalado na direcção vertical;
O interruptor de fluxo em uso não é absolutamente permitido para fluir de volta para evitar a lâmina de volta para a fratura.
Função de contacto
Recorte da remo
Aviso
Com (*) folhas para a fábrica é instalado;
Com (△) para lâminas adicionais (não instaladas);
Após as folhas terem sido aparadas para a instalação, a parte superior da parede não deve ter qualquer fricção com a parede e a parte inferior deve ter um espaço de 5 a 10 mm.
Especificação do modelo
| Modelo | Conexão | Notas |
| LQY50P | 1 ‰-11 1/2NPT | Caixa de plástico |
| LQY50P-1 | 1 ‰-11 1/2NPT | |
| LQY50P-2 | 1/2 ̊-14 NPT | |
| LQY50P-3 | 3/4-14NPT |
Perguntas frequentes
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
