Interruptor de pressão diferencial KCL
| Modelo: | KCl | Pressão operacional máxima: | 20 bar |
|---|---|---|---|
| Prensa-cabo: | Fios PG 9 (fêmea no corpo) | Vida: | >106 ciclos de comutação |
| Contato: | Micro-interruptor SPDT com uma potência nominal de 5 A a 250 V AC | Temperatura de trabalho: | 10 a 85°C |
| Proteção: | IP54 | ||
| Destacar |
Interruptores de pressão diferencial IP54,Interruptores de pressão diferencial de 20 bar,Monitorização do interruptor dp da bomba no HVAC |
||

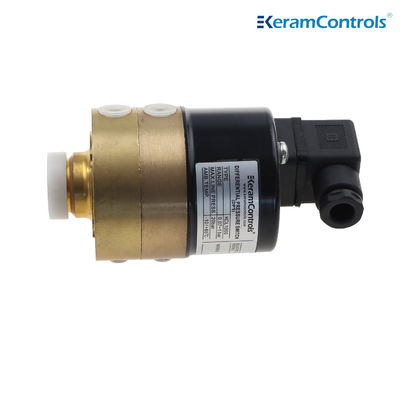

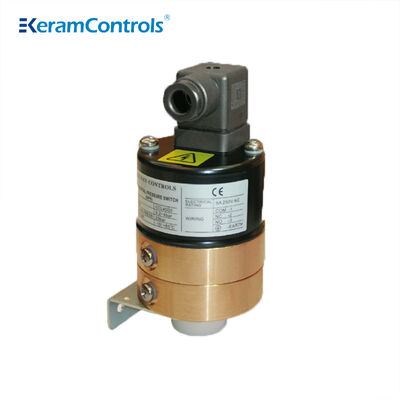

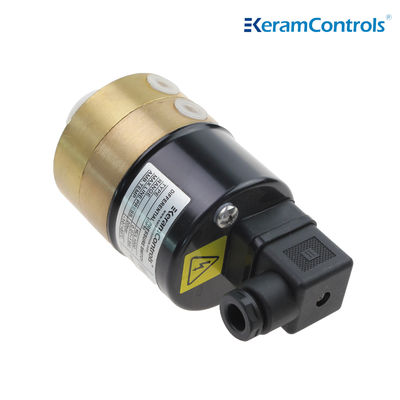

Interruptores de Pressão Diferencial Série KCL em Aço Preto para Monitoramento de Bomba, Fluxo de Caldeira e Condições de Filtro
Descrição
O pressostato diferencial é usado para monitorar a diferença de pressão de líquidos e gases neutros e ligeiramente agressivos. É aplicado para monitorar o status da bomba, caldeira, fluxo e condição do filtro. Ele enviará um sinal quando o fluxo ou a pressão cair ou subir para uma condição de alarme. O design especial facilita a instalação e o ajuste do ponto de comutação.
Característica
- Alta margem de segurança de sobrepressão até 20 bar
- Suporte de montagem ajustável
- O ponto de comutação é fácil de ajustar com parafuso ajustável
- Classificação do invólucro IP54
- Aprovação CE
Instalação
- Certifique-se de que a pressão máxima do DPS seja superior à da pressão a ser aplicada
- P1 é o lado de alta pressão e P2 é o lado de baixa pressão, não pode ser instalado ao contrário
- Certifique-se de que a alimentação elétrica esteja isolada antes de remover a tampa
- Certifique-se de que o pressostato elétrico DPS seja da classificação correta
- Certifique-se de que os terminais estejam corretamente conectados e o DPS esteja corretamente aterrado
- Certifique-se de que a temperatura ambiente e do processo atuando no DPS esteja dentro de -10 a 85°C
- Certifique-se de que o DPS esteja instalado em um local sem vibração
- Para monitorar a pressão do líquido, o DPS deve ser instalado horizontalmente para garantir que a precisão da medição não seja afetada pela gravidade
- Certifique-se de que nenhum sedimento entre no sensor
- Certifique-se de que não haja válvulas entre os pontos de detecção
- Ajuste do ponto de comutação com a chave de fenda pelo parafuso de ajuste
- Teste todo o sistema
Dimensões (mm)
|
Nº Tipo |
KCL250 KCL1000 |
KCL4000 |
| A | Ø29,0 | Ø40,5 |
| B | 18,5 | 31,5 |
| C | 378 | 43,0 |
| D | 76,0 | 81,0 |
| E | 18,8 | 21,5 |
| F | 133,5 | 139,0 |
Especificações (mm)
| Tipo | Faixa de Pressão | Histerese |
| KCL250 | 40 a 250 mbar | 25 mbar |
| KCL1000 | 0,07 a 1 bar | 50 mbar |
| KCL4000 | 0,2 a 4 bar | 100 mbar |
| Pressão máxima de operação | 20 bar | |
| Prensa-cabos | Rosca PG 9 (fêmea no corpo) | |
| Contato | Microinterruptor SPDT com classificação de 5A a 250V AC | |
| Vida útil | >106ciclos de comutação | |
| Materiais | Corpo | Latão |
| Tampa | Aço com pintura eletrostática | |
| Diafragma | EPDM | |
| Conexão de pressão |
Rosca fêmea G1/8"(DIN 259), 1/8" BSP (P1>P2)Invólucro |
|
| Classificação do invólucro | IP54 | |
| Temperatura de trabalho | -10 a 85°C | |
| Dimensões (A*C*L) | 133,5x675x67,5mm, 139x675x67,5mm | |
| Peso | 1100g, 1320g | |
FAQ
1 Q: Qual é o prazo de entrega?
R: De acordo com a especificação e quantidade do seu pedido, geralmente 4
dias para produtos padrão normais dentro de 10 unidades.
2 Q: Você é fabricante ou empresa de comércio?
R: Somos fabricantes com muitos anos de experiência. Temos nossa
própria fábrica. Bem-vindo para visitar nossa fábrica.
3 Q: Podemos usar nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Você tem produtos com certificado à prova de explosão?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de explosão.
5 Q: Qual é a garantia dos seus produtos?
R: O normal é de 12 meses.
6 Q: Qual é o meio de transporte?
R: Expresso como TNT, Fedex, DHL, UPS, ou logística por indicador.
