Interruptor de fluxo de líquidos KWFS
| Saída: | SPDT 15(8A) 24/250 VCA | Ajuste de configuração de taxa de fluxo: | Parafuso interno |
|---|---|---|---|
| Temperatura líquida: | -20℃~120℃ | Proteção: | IP65 |
| Destacar |
Valva elétrica DN25,Sistema de aquecimento de água solar válvula elétrica |
||

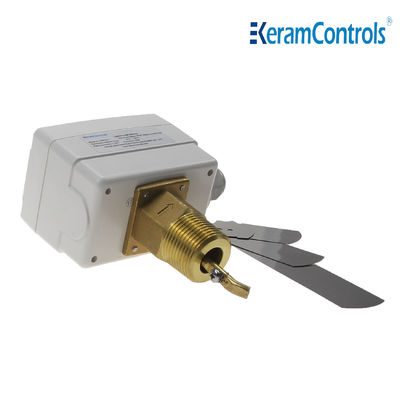

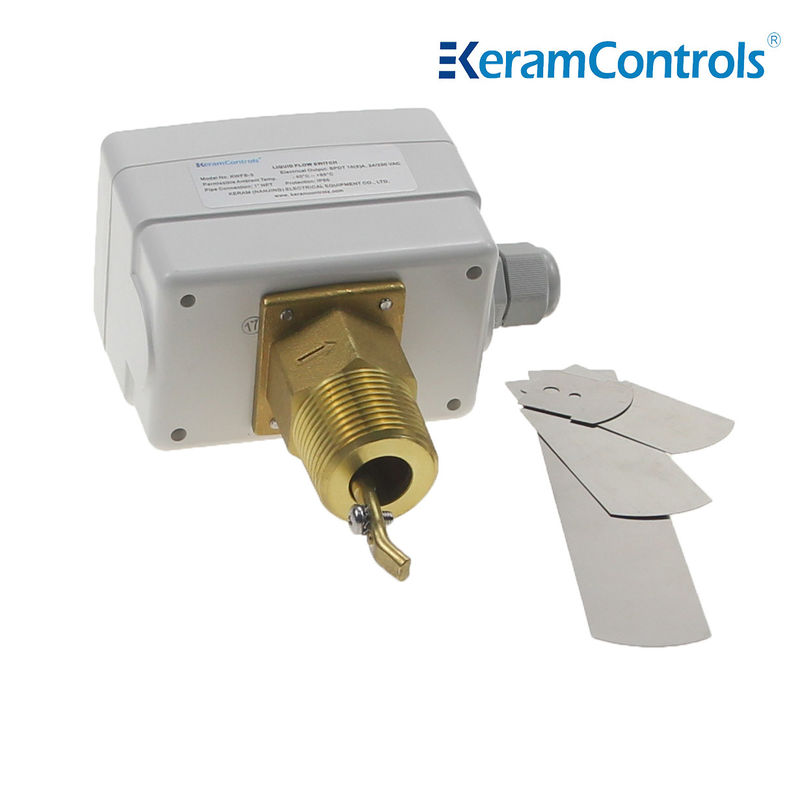

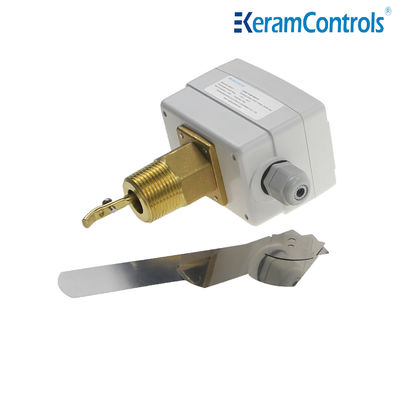

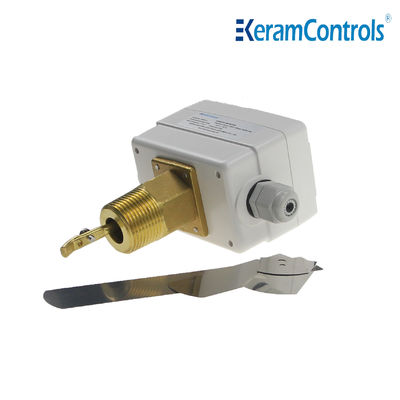

Chave de fluxo de água magnética KWFS para AVAC
Descrição
A chave de fluxo da série KWFS é um sinal de chave obtido pela abertura e fechamento do microinterruptor através da flutuação da pá, de modo a controlar o fluxo, e adota um grau de proteção relativamente alto para que possa ser usada em um ambiente relativamente hostil.
Aplicação
Controle e monitoramento do fluxo de líquidos de caldeiras, bombas, etc., de equipamentos de aquecimento, refrigeração e ar condicionado.
Características
● Controle de fluxo de água e mídia normal
● Microinterruptor SPDT renovado garante a função de chave confiável
● Classificação do interruptor de 15(8A)250VAC
● Invólucro IP65, classe I
● Ponto de ajuste ajustável
● Pá de aço inoxidável
● Material de latão
● Temp. máx. do líquido 120℃
● Pressão máx. de trabalho 20Ba
Especificações
| Tipo de operação | On/Off, estágio único, microinterruptor |
| Saída | SPDT 15(8A) 24/250VAC |
| Taxas de fluxo | Ver tabela de taxas de fluxo |
| Ajuste de configuração da taxa de fluxo | Parafuso interno |
| Elemento sensor | Pá |
| Aplicações de líquidos | Água quente, gelada, de poço, de piscina e do mar, Salmoura ou etilenoglicol |
| Material das peças em contato com o fluido | Latão |
| Material da pá | Aço inoxidável |
| Temperatura do líquido | -20℃~120℃ |
| Temperatura ambiente permitida | -40℃~85℃ |
| Umidade ambiente permitida | 10…90% UR, sem condensação |
| Entrada de cabo | Conexão M18 |
| Invólucro | ABS ou PC com resistência ao fogo |
| Proteção | IP65 |
| Cor | Branco |
| Peso | 1.0Kg |
Tipos de Modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | 1" -11½ NPT |
Tabela de Taxa de Fluxo de Líquido
| Tamanho da Tubulação (pol.) | 1 | 1-¼ | 1-½ | 2 | 2-¼ | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Fluxo mín. | Aumento de fluxo ①&②Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64..7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12.9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminuição de fluxo ①&③Conectado |
2.5 (0.6) |
3.7 (0.8) |
5.0 (1.1) |
9.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Fluxo máx. | Aumento de fluxo ①&②Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7.0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.8) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172.5) |
415.0 (94.2) |
| Diminuição de fluxo ①&③Conectado |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
①Para taxas de fluxo com o sufixo "Z", a pá de 6 polegadas deve ser instalada.
②A unidade de taxa de fluxo da tabela acima é GPM (m³/h)
Fiação Elétrica
Instalação
A chave de fluxo pode ser instalada em qualquer posição longe de cotovelos ou estrangulamentos, com a seta na direção do fluxo. Se o tubo for vertical, recalibre o alcance para equilibrar o peso da pá. Se o dispositivo for montado para baixo, tome cuidado com escórias e aplique-o em um tubo reto que esteja longe de filtros, válvulas, etc., com um comprimento de pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
A chave de fluxo é calibrada de fábrica em sua sensibilidade mínima. Para aumentar o valor de ajuste, gire o parafuso de ajuste no sentido horário. O valor de corte deve ser ≥ o fluxo mínimo necessário para garantir a proteção da planta.
Dimensões (mm)
Pás
| Instalar Pá | |
| Tubo | Nº |
| 1" | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| 2" | 1,2 |
| 21/2" | 1,2 |
| 3" | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| 5" | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6" | 1,2,3 |
| 6"Z | 1,2,3,4 |
| 8" | 1,2,3 |
| 8"Z | 1,2,3,4 |
