Chaves de fluxo líquido
| Tipo de operação: | De ligar/desligar, único-fase, micro interruptor | Saída: | SPDT 15 (8A) 24/250VAC |
|---|---|---|---|
| Caudais: | Veja a tabela do caudal | ||
| Destacar |
Interruptores de fluxo 250VAC líquidos,Interruptores de fluxo líquidos da ATAC,Interruptores de fluxo líquidos da única fase |
||

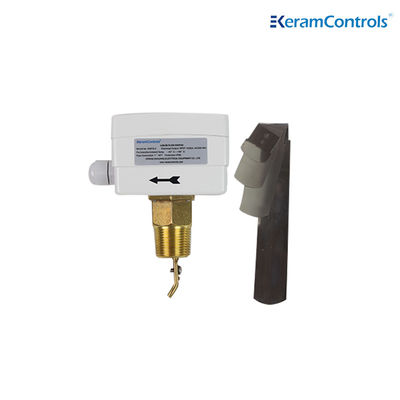

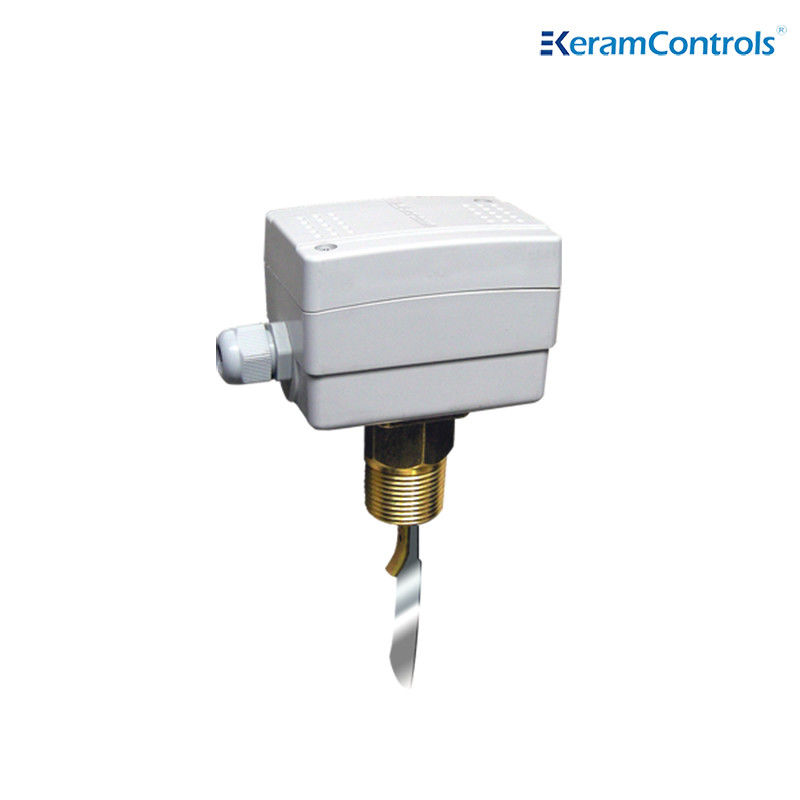

Comutadores de fluxo de líquido de 24/250VAC para HVAC
Descrição
O interruptor de fluxo de líquido da série KWFS adota uma interface de latão e uma pá de aço inoxidável, para que possa se adaptar ao ambiente de trabalho áspero e proteger efetivamente seus componentes internos.
Aplicação
Controlar e monitorizar o fluxo de líquidos das caldeiras, bombas, etc., dos equipamentos de aquecimento, arrefecimento e ar condicionado.
Características
● Controle do fluxo da água e dos meios normais
● O micro interruptor SPDT renovado garante a função confiável do interruptor
●15 ((8A) 250VAC
● Proteção IP65, classe I
● Ponto de ajuste ajustável
● Paleta de aço inoxidável
●Material de latão
● Máxima temperatura do líquido 120°C
● Pressão de trabalho máxima 20 Ba
Especificações
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -20°C a 120°C |
| Temperatura ambiente admissível | -40°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cores | Branco |
| Peso | 10,0 kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela de taxa de fluxo de líquidos
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. fluxo |
Aumento do fluxo |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Não.7 |
35.2 |
12.5 |
57.1 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Diminuição do fluxo |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Fluxo máximo |
Aumento do fluxo |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Diminuição do fluxo |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nota:
1Para os caudais com sufixo "Z", deve ser instalada a paleta de 6 polegadas.
2A unidade de caudal da tabela acima é GPM (m/h)
Cabos elétricos
Instalação
O interruptor de fluxo pode ser instalado em qualquer posição longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o dispositivo estiver montado para baixo, tomar cuidado com a escória e aplicá-la num tubo reto, distante dos filtros, válvulas, etc., com um comprimento pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
O interruptor de fluxo é calibrado na fábrica à sua sensibilidade mínima. Para aumentar a válvula de regulação, gire o parafuso de regulação no sentido horário.A válvula de corte deve ser ≥ o caudal mínimo necessário para garantir a protecção da instalação..
Dimensões (mm)
Pedais
| Instalar o Paddle | |
| Tubos | - Não, não. |
| Um. | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| - Dois. | 1,2 |
| 21/2" | 1,2 |
| Um 3. | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| Cinco. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6". | 1,2,3 |
| 6"Z | 1,2,3,4 |
| - Oito. | 1,2,3 |
| 8"Z | 1,2,3,4 |
Perguntas frequentes
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
