Interruptor de fluxo de líquido da série KWFS para sensor de fluxo da bomba de água
| Nome: | Interruptor de fluxo de líquido | Tipo de operação: | De ligar/desligar, único-fase, micro interruptor |
|---|---|---|---|
| Saída: | SPDT 15 (8A) 24/250VAC | Caudais: | Veja a tabela do caudal |
| Elemento de detecção: | Raddle | material de remo: | Aço inoxidável |
| Destacar |
Válvula solenoide hidráulica elétrica,Válvula solenoide elétrica OEM,Válvula hidráulica de solenoide elétrica de 24 V |
||

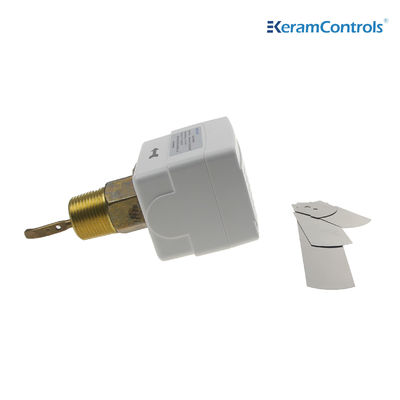

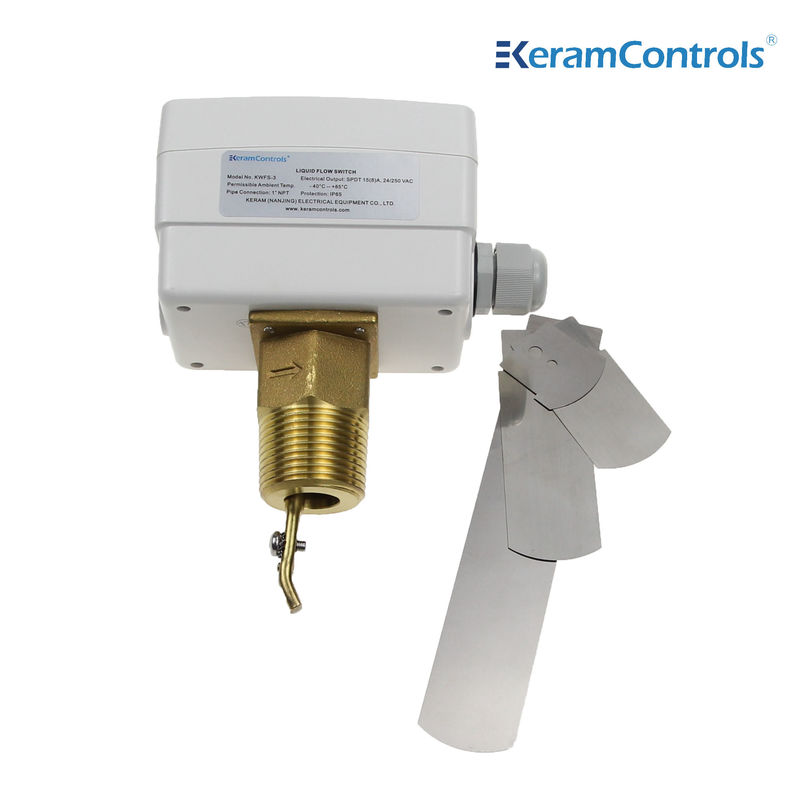

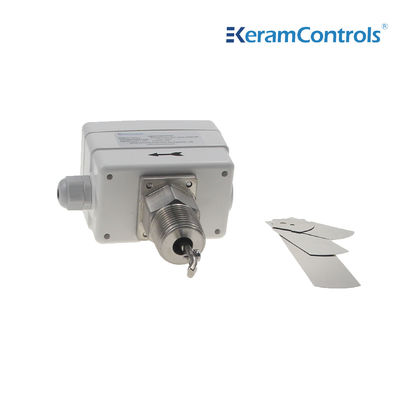

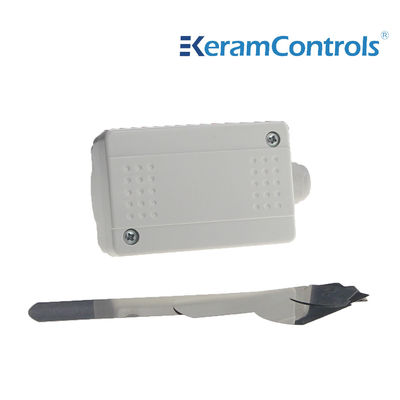

Interruptor de fluxo de líquido da série KWFS para sensor de fluxo da bomba de água
Descrição
Interruptor de fluxo de líquidos da série KWFS, adequado para tubulações em instalações industriais: aquecimento e ar condicionado, sistemas de refrigeração e bombas de calor, controlo de fluxo de água e meios líquidos convencionais.
Aplicação
Controlar e monitorizar o fluxo de líquidos das caldeiras, bombas, etc., dos equipamentos de aquecimento, arrefecimento e ar condicionado.
Características
● Controle do fluxo da água e dos meios normais
● O micro interruptor SPDT renovado garante a função confiável do interruptor
●15 ((8A) 250VAC
● Proteção IP65, classe I
● Ponto de ajuste ajustável
● Paleta de aço inoxidável
●Material de latão
● Máxima temperatura do líquido 120°C
● Pressão de trabalho máxima 13,5 Ba
Especificações
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -20°C a 120°C |
| Temperatura ambiente admissível | -40°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cores | Branco |
| Peso | 10,0 kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela de taxa de fluxo de líquidos
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. fluxo | Aumento do fluxo ①&2Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64- Não.7 (14.7) |
35.2 (8.0) |
12.5 (28.4) |
57.01 (12,9) |
90.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminuição do fluxo ①&3Conectado |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Fluxo máximo | Aumento do fluxo ①&2Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (18.4) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Diminuição do fluxo ①&3Conectado |
8.1 (1.9) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
471 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
1Para os caudais com sufixo "Z", deve ser instalada a paleta de 6 polegadas.
2A unidade de caudal da tabela acima é GPM (m/h)
Cabos elétricos
Instalação
O interruptor de fluxo pode ser instalado em qualquer posição longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o dispositivo estiver montado para baixo, tomar cuidado com a escória e aplicá-la num tubo reto, distante dos filtros, válvulas, etc., com um comprimento pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
O interruptor de fluxo é calibrado na fábrica à sua sensibilidade mínima. Para aumentar a válvula de regulação, gire o parafuso de regulação no sentido horário.A válvula de corte deve ser ≥ o caudal mínimo necessário para garantir a protecção da instalação..
Dimensões (mm)
Pedais
| Instalar o Paddle | |
| Tubos | - Não, não. |
| Um. | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| - Dois. | 1,2 |
| 21/2" | 1,2 |
| Um 3. | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| Cinco. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6". | 1,2,3 |
| 6"Z | 1,2,3,4 |
| - Oito. | 1,2,3 |
| 8"Z | 1,2,3,4 |
Perguntas frequentes
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
