IP65 Interruptores de fluxo de líquidos para aquecimento de ar condicionado
| Ajuste de configuração de taxa de fluxo: | Parafuso interno | Aplicações líquidas: | Água quente, resfriada, de poço, de piscina e do mar, salmoura ou etilenoglicol |
|---|---|---|---|
| Temperatura ambiente permitida: | -40℃~85℃ | Habitação: | ABS ou PC |
| Cor: | Branco | Entrada de cabo: | Encaixe M18 |
| Destacar |
Interruptores de fluxo de líquidos IP65,Interruptores de fluxo de líquidos de ar condicionado,Interruptor de fluxo branco para água |
||

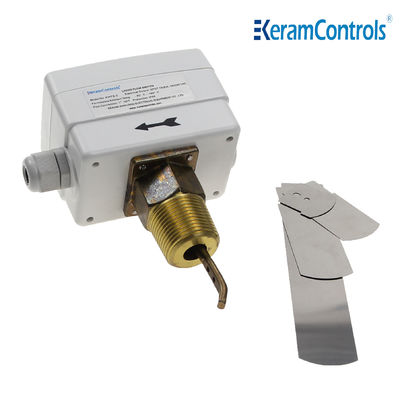

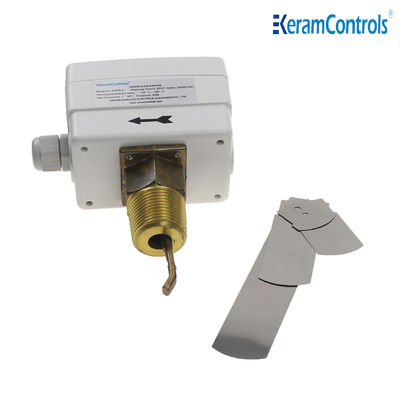

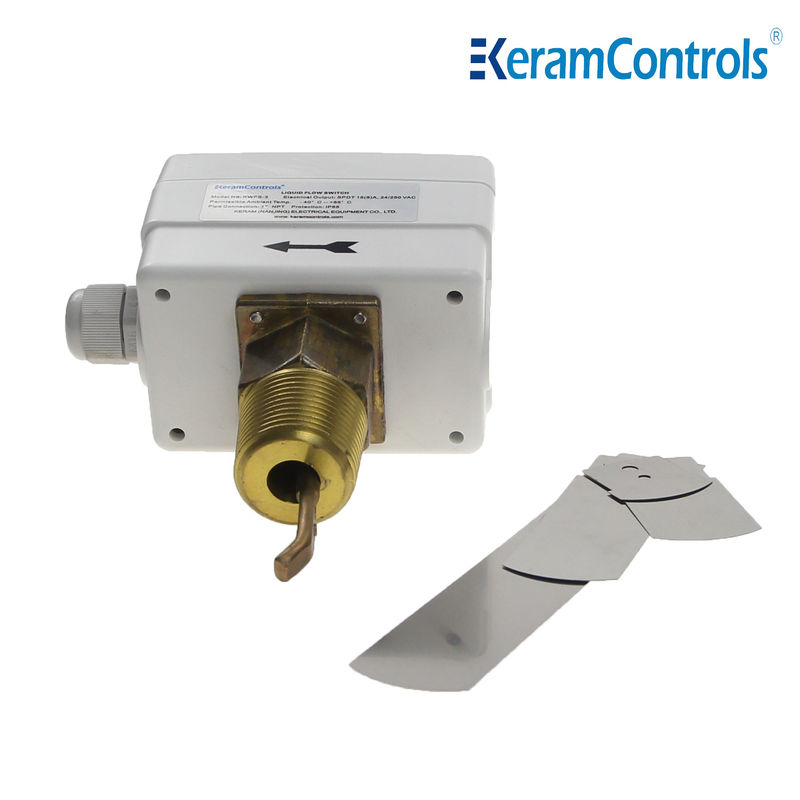

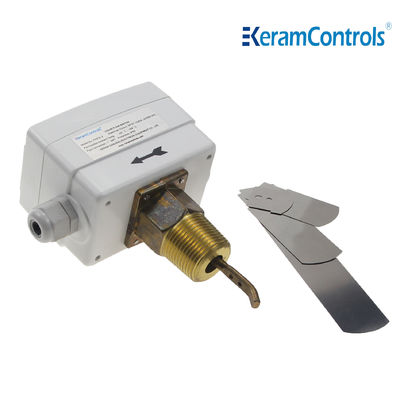

IP65 Interruptores de fluxo de líquidos para aquecimento de ar condicionado
Descrição
Os interruptores de fluxo KWFS são utilizados para medir e controlar o fluxo do líquido no tubo, como água, álcool, etc., bem como nos locais onde necessita de efeito de cadeia ou proteção contra cortes.
Os interruptores de fluxo da série KWFS possuem um interruptor SPDT, uma estrutura de vedação completa como concha e aço inoxidável como componentes internos, o que pode garantir a sua operação em qualquer condição.
É amplamente utilizado para detectar alterações no fluxo de líquidos que fluem através de tubos, como água, etileno, glicol ou outros líquidos não perigosos.Quando o caudal do líquido exceder ou cair abaixo do caudal definido, seu contato de interruptor de duplo lançamento (SPDT) pode ligar um circuito e cortar o outro circuito ao mesmo tempo.O interruptor de fluxo é geralmente usado quando a ação de cadeia ou "cortar" o local de proteçãoA sua aplicação típica é quando é necessária uma acção em cadeia ou uma garantia de "corte", como, por exemplo, quando é necessário garantir produtos críticos ou de alto valor,Este interruptor de fluxo alvo é frequentemente usado como um controle de backup independente.
Aplicação
Controlar e monitorizar o fluxo de líquidos das caldeiras, bombas, etc., dos equipamentos de aquecimento, arrefecimento e ar condicionado.
Características
● Controle do fluxo da água e dos meios normais
● O micro interruptor SPDT renovado garante a função confiável do interruptor
●15 ((8A) 250VAC
● Proteção IP65, classe I
● Ponto de ajuste ajustável
● Paleta de aço inoxidável
●Material de latão
● Máxima temperatura do líquido 120°C
● Pressão de trabalho máxima 20 Ba
Especificações
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -20°C a 120°C |
| Temperatura ambiente admissível | -40°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cores | Branco |
| Peso | 10,0 kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela de taxa de fluxo de líquidos
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. fluxo | Aumento do fluxo ①&2Conectado |
4.2 (1.0) |
5.8 (1.3) |
7.5 (1.7) |
13.7 (3.1) |
17.6 (4.0) |
27.5 (6.2) |
64.7 (14.7) |
35.2 (8.0) |
125 (28.4) |
57.01 (12,9) |
190.0 (43.1) |
74.0 (16.8) |
374.7 (85.1) |
204.7 (46.5) |
| Diminuição do fluxo ①&3Conectado |
2.5 (0,6) |
3.7 (0,8) |
5.0 (1.1) |
13.7 (2.2) |
11.9 (2.7) |
19 (4.3) |
50.1 (11.4) |
26.9 (6.1) |
101.1 (22.9) |
41.0 (9.3) |
158.0 (35.9) |
54.0 (12.3) |
319.7 (72.6) |
170.0 (3806) |
|
| Fluxo máximo | Aumento do fluxo ①&2Conectado |
9.2 (2.1) |
13.3 (3.0) |
17.6 (4.0) |
26.9 (6.1) |
30.8 (7,0) |
50.2 (11.4) |
127.6 (29.0) |
81.0 (18.4) |
245.0 (55.6) |
118.0 (26.7) |
374.7 (85.1) |
144.0 (32.7) |
759.5 (172,5) |
415.0 (94.2) |
| Diminuição do fluxo ①&3Conectado |
8.1 (2.0) |
12.5 (2.8) |
16.3 (3.7) |
25.1 (5.7) |
28.6 (6.5) |
47.1 (10.7) |
122.0 (27.7) |
76.2 (17.3) |
234.7 (53.3) |
111.0 (25.2) |
359.7 (81.7) |
134.7 (30.6) |
729.6 (165.7) |
400.6 (90.8) |
|
Nota:
1Para os caudais com sufixo "Z", deve ser instalada a paleta de 6 polegadas.
2A unidade de caudal da tabela acima é GPM (m/h)
Cabos elétricos
Instalação
O interruptor de fluxo pode ser instalado em qualquer posição longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o dispositivo estiver montado para baixo, tomar cuidado com a escória e aplicá-la num tubo reto, distante dos filtros, válvulas, etc., com um comprimento pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
O interruptor de fluxo é calibrado na fábrica à sua sensibilidade mínima. Para aumentar a válvula de regulação, gire o parafuso de regulação no sentido horário.A válvula de corte deve ser ≥ o caudal mínimo necessário para garantir a protecção da instalação..
Dimensões (mm)
Pedais
| Instalar o Paddle | |
| Tubos | - Não, não. |
| Um. | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| - Dois. | 1,2 |
| 21/2" | 1,2 |
| Um 3. | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| Cinco. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6". | 1,2,3 |
| 6"Z | 1,2,3,4 |
| - Oito. | 1,2,3 |
| 8"Z | 1,2,3,4 |
