Interruptor de pressão diferencial de ar IP54
| Modelo: | QAD | Acordo de contato: | Spdt |
|---|---|---|---|
| Mídia: | Ar, gases não combustíveis e não agressivos | Pressão operacional máxima: | 10kpa |
| Posição de montagem: | Diafragma em qualquer plano vertical | Grau de proteção: | IP54 (com tampa) |
| Temperatura operacional: | -40℃ a 85℃ | ||
| Destacar |
Interruptor de pressão de ar IP54,Interruptor de pressão diferencial de ar de 10 kPa,Interruptores de pressão diferencial SPDT |
||

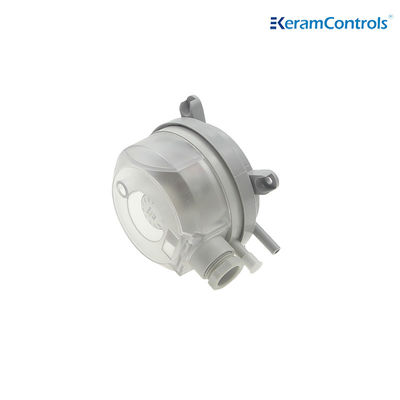

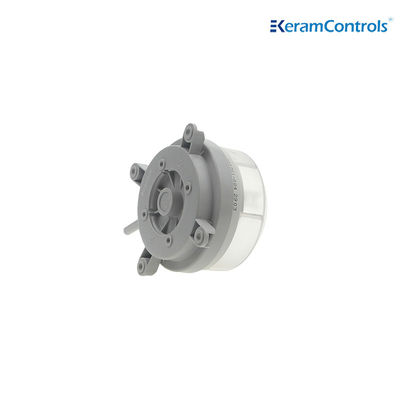

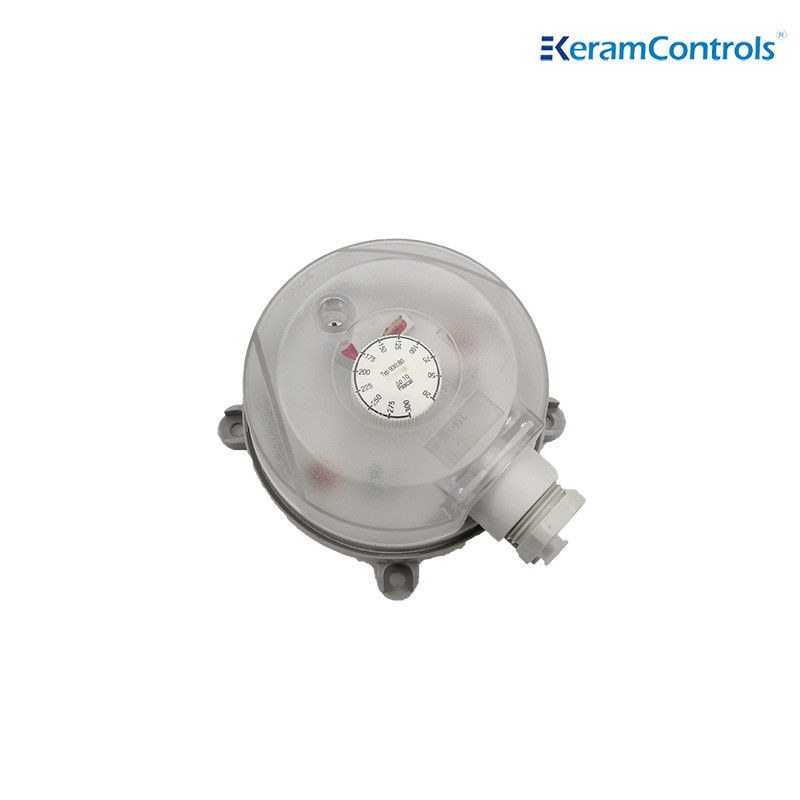

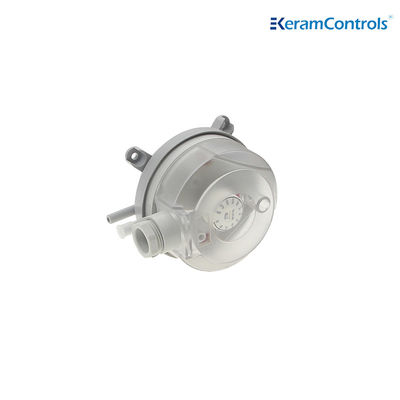

Interruptor de pressão diferencial de ar IP54
Descrição
Os interruptores de pressão diferencial da série QAD são interruptores de pressão de uso geral projetados para aplicações de HVAC e Gerenciamento de Energia.Negativo, ou pressões de ar diferenciais quando utilizados em conjunto com um tubo de amostragem da série DBZ-06, A/SPT ou A/VPT. O invólucro de plástico à prova de intemperismo classificado NEMA 3 (IP54) contém um sistema de ligação/desligação,com um micro-interruptor de um estágio e duas câmaras de pressão separadas por um diafragma de siliconeO gabinete também contém um knock-out de conduta 1⁄2 ̊ e protege contra o contacto acidental com os parafusos terminais do interruptor em funcionamento, bem como o botão de ajuste linear calibrado de fábrica.O ponto de ajuste pode ser ajustado sem comparação com um medidor de campo, manômetro ou magnehélico.
Especificações técnicas
| Modelo | QAD |
| Mídia | Ar, gases não combustíveis e não agressivos |
| Pressão de funcionamento máxima | 10 kPa |
| Posição de montagem | Diafragma em qualquer plano vertical |
| Grau de protecção | IP54 (com cobertura) |
| Temperatura de funcionamento | -40°C a 85°C |
| Arranjo de contacto | A SPDT |
| Classificação elétrica | Resistência: inicial: < 50 miliohms; |
| Corrente 1.5A resistente (indutora 0,4A) 250V | |
| Conexão elétrica | 6.3x0.8 lâmina 46244 ou terminais de parafuso |
| Materiais | Casa: ABS |
| Conectores de conduta: ABS | |
| Membrana: silicone | |
| Capa de cabo: PVC | |
| Peso | 0.15 kg ((0,35 kg com tubo flexível) |
| Conexão | φ6,0 mm para ligação de tubos |
| Autorização | UL, CE, RoHS |
Dimensões ((mm)
Conexões de instalação
Os reguladores de pressão de ar da série QAD são calibrados de fábrica para a posição vertical.
• com a tampa virada para cima, o ponto de comutação é 15 Pa superior à escala;
• com a tampa virada para baixo, o ponto de comutação é 15 Pa inferior à escala.
Nota:Não instalar de cabeça para baixo com pressões inferiores a 50 pa!
Cablagem elétrica
Gênero de produtos
| Modelo | Intervalo de pressão | Diferencial | Tolerância |
| QAD-1 | 20 a 200 Pa | 10 Pa | ± 15% |
| QAD-2 | 30 a 300 Pa | 10 Pa | ± 15% |
| QAD-3 | 40 a 400 Pa | 20 Pa | ± 15% |
| QAD-4 | 50 a 500 Pa | 20 Pa | ± 15% |
| QAD-5 | 200 a 1000 Pa | 100 Pa | ± 15% |
| QAD-6 | 500 a 2500 Pa | 150 Pa | ± 15% |
| QAD-7 | 1000 a 5000 Pa | 250 Pa | ± 15% |
- Os desempenhos indicados nesta ficha podem ser modificados sem qualquer aviso prévio devido a melhorias de projeto.
Perguntas frequentes
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
