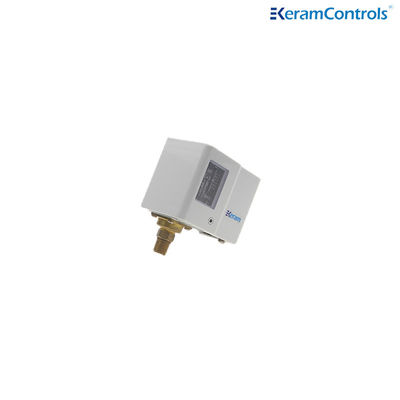

Terminais de parafuso elétricos da conexão do interruptor de alta pressão da ATAC
| Faixa: | 5-16bar | Temperatura operacional:: | -20~120℃ |
|---|---|---|---|
| Pressão máxima: | 33bar | Proteção: | IP44 |
| Destacar |
Interruptor de alta pressão da ATAC IP44,interruptor 33bar de alta pressão,Interruptor de pressão da ATAC da aprovação do CE |
||
- Não.

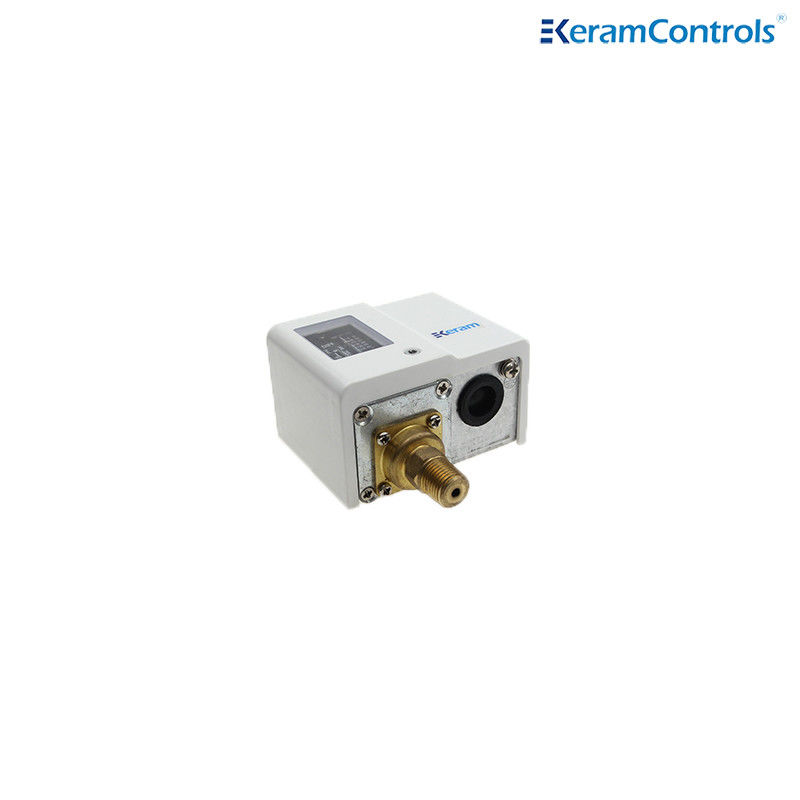

Interruptor de alta pressão HVAC, ligação elétrica: terminais de parafuso
Descrição
Como funciona um interruptor de pressão?
Um interruptor de pressão é um dispositivo passivo, uma vez que a presença ou ausência de pressão é tudo o que é necessário para que ele funcione.Quando a tensão da mola atinge ou excede o ponto de regulação, moverá os contatos de aberto para fechado num interruptor NO ou fechado para aberto num interruptor NC.
Para facilitar a configuração em diferentes aplicações, é comum que os interruptores de pressão contenham pelo menos um par de contatos NO e um par de contatos NC.
- Os reguladores de pressão simples da série Q podem ser utilizados não só no refrigerante fluorado, mas também no ar e no líquido (temperatura líquida permitida -20 a 120°C)
- Configuração do intervalo e do diferencial ajustáveis
- O micro-interruptor SPDT renovado garante a função confiável do interruptor
- Suporte de montagem flexível adapta-se a vários tipos de aplicação
- A tampa superior é opcional (IP44)
- Várias ligações estão disponíveis mediante pedido
- Versão de reinicialização automática e manual
- O material dos foles é cobre e a interface de pressão é latão
- Vários modelos disponíveis em caixa à prova de gotejamento para aplicações marítimas ou em caixa à prova de explosão para aplicações especiais
- Autorização CE
Dados técnicos
| Modelo | Distância (bar) | Diferencial ((bar) | Configuração de fábrica | Pressão máxima do fole | |||
| Min. | Max. | Min. | Max. | Desligado | Ativado | ||
| Q3 | -Não.5 | 3 | 0.35 | 1.5 | 2 | 1 | 16.5 |
| Q6 | -Não.5 | 6 | 0.6 | 4 | 3 | 2 | 16.5 |
| Q6M | -Não.5 | 6 | ≤ 1 | 3 | Reinicialização manual | 16.5 | |
| Q10 | 1 | 10 | 1 | 3 | 6 | 5 | 16.5 |
| Q16 | 5 | 16 | 1 | 4 | 10 | 8 | 33 |
| Q20 | 5 | 20 | 2 | 5 | 16 | 3 | 33 |
| Q30D | 5 | 30 | 3 | 10 | 20 | 15 | 33 |
| Q30 | 6 | 30 | 3-5 (fixado) | 20 | 15 a 17 | 33 | |
| Q30M | 6 | 30 | ≤ 4 | 20 | Reinicialização manual | 33 | |
Nota:
A unidade de calibração na placa de escala com bar & psig, pode ser revisada para Mpa & kgf / cm2 se exigido pelos clientes.soldagem (C) e capilar (S).
Dimensões (mm)
Classificação elétrica
|
125 V Ar condicionado |
250 V Ar condicionado |
24 V DC |
||
| Corrente não indutiva | 20A | 10A | 10A | ||
| Corrente de indução | Corrente de carga total | 15A | 8A | 8A | |
| Rotor bloqueado | 72A | 64A | |||
Conexões elétricas
Perguntas frequentes
1 P: Qual é o prazo de entrega?
A: De acordo com a especificação e a quantidade da sua encomenda, geralmente 4
dias para produtos normais dentro de 10pcs.
2 P: É fabricante ou empresa comercial?
A: Somos fabricantes com muitos anos de experiência.
A nossa própria fábrica. Bem-vindo a visitar a nossa fábrica.
3 P: Podemos usar o nosso logotipo nos produtos?
R: Sim. Podemos fornecer serviço OEM.
4 Q: Tem produtos com certificado de ex-proof?
R: Sim, podemos oferecer certificados de segurança intrínseca e à prova de chamas.
5 Q: Qual é a garantia dos seus produtos?
R: Normalmente são 12 meses.
6 P: Qual é o meio de transporte?
R: Express, como TNT,Fedex,DHL,UPS ou logística por indicador.
