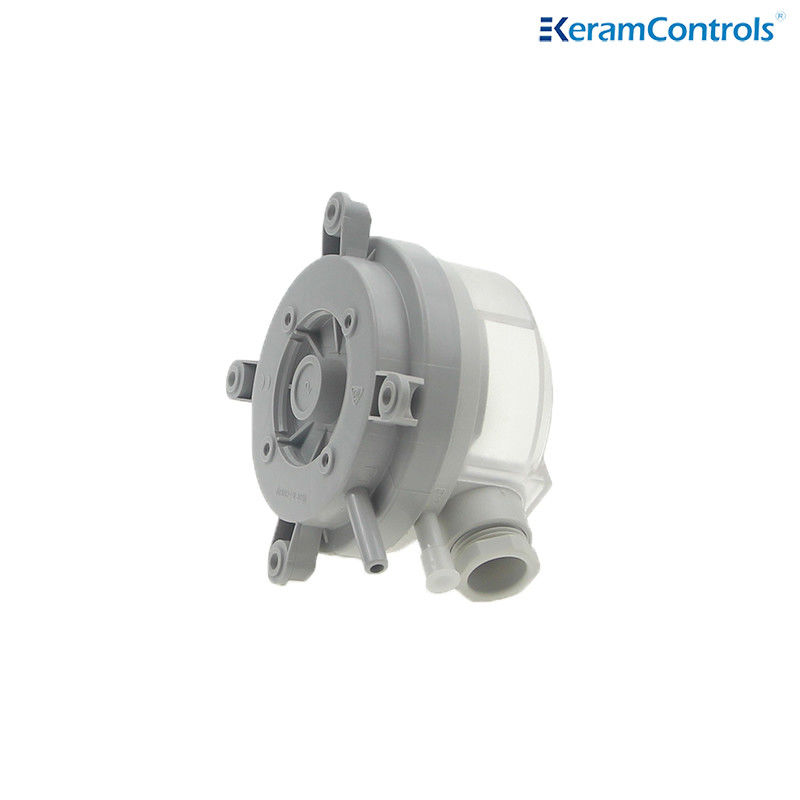

Interruptor ajustável diferencial do ar de pressão do interruptor de pressão 20-200Pa do ar micro
Local de origem:
China
Nome da Marca:
Keramcontrols
Certificação:
CE,RoHS
Número do modelo:
QAD
Quantidade mínima de pedido:
10
| Modelo: | QAD | Acordo de contato: | Spdt |
|---|---|---|---|
| Mídia: | Ar, gases não combustíveis e não agressivos | Pressão operacional máxima: | 10kpa |
| Posição de montagem: | Diafragma em qualquer plano vertical | Grau de proteção: | IP54 (com tampa) |
| Temperatura operacional: | -40℃ a 85℃ | ||
| Destacar |
Interruptor de pressão diferencial 20Pa do ar,Interruptor de pressão diferencial ajustável do ar,Micro interruptor do ar de pressão IP54 |
||
Descrição do produto
Interruptor de pressão diferencial de ar 20-200Pa Interruptor de pressão de ar ajustável
Descrição
O interruptor de pressão diferencial de ar é utilizado para controlar a pressão diferencial de ar para filtros, ventiladores, condutas de ar, sistemas de ar condicionado e ventilação.Este interruptor de pressão é especialmente adequado para funções de controlo e segurança em sistemas de ar condicionado, fornecendo o sinal de parada do ventilador e o sinal dos filtros sujos.
Especificações técnicas
| Modelo | QAD |
| Mídia | Ar, gases não combustíveis e não agressivos |
| Pressão de funcionamento máxima | 10 kPa |
| Posição de montagem | Diafragma em qualquer plano vertical |
| Grau de protecção | IP54 (com cobertura) |
| Temperatura de funcionamento | -40°C a 85°C |
| Arranjo de contacto | A SPDT |
| Classificação elétrica | Resistência: inicial: < 50 miliohms; |
| Corrente 1.5A resistente (indutora 0,4A) 250V | |
| Conexão elétrica | 6.3x0.8 lâmina 46244 ou terminais de parafuso |
| Materiais | Casa: ABS |
| Conectores de conduta: ABS | |
| Membrana: silicone | |
| Capa de cabo: PVC | |
| Peso | 0.15 kg ((0,35 kg com tubo flexível) |
| Conexão | φ6,0 mm para ligação de tubos |
| Autorização | UL, CE, RoHS |
Dimensões ((mm)
Conexões de instalação
Os reguladores de pressão de ar da série QAD são calibrados de fábrica para a posição vertical.
• com a tampa virada para cima, o ponto de comutação é 15 Pa superior à escala;
• com a tampa virada para baixo, o ponto de comutação é 15 Pa inferior à escala.
Nota:Não instalar de cabeça para baixo com pressões inferiores a 50 pa!
Cablagem elétrica
Gênero de produtos
| Modelo | Intervalo de pressão | Diferencial | Tolerância |
| QAD-1 | 20 a 200 Pa | 10 Pa | ± 15% |
| QAD-2 | 30 a 300 Pa | 10 Pa | ± 15% |
| QAD-3 | 40 a 400 Pa | 20 Pa | ± 15% |
| QAD-4 | 50 a 500 Pa | 20 Pa | ± 15% |
| QAD-5 | 200 a 1000 Pa | 100 Pa | ± 15% |
| QAD-6 | 500 a 2500 Pa | 150 Pa | ± 15% |
| QAD-7 | 1000 a 5000 Pa | 250 Pa | ± 15% |
- Os desempenhos indicados nesta ficha podem ser modificados sem qualquer aviso prévio devido a melhorias de projeto.
