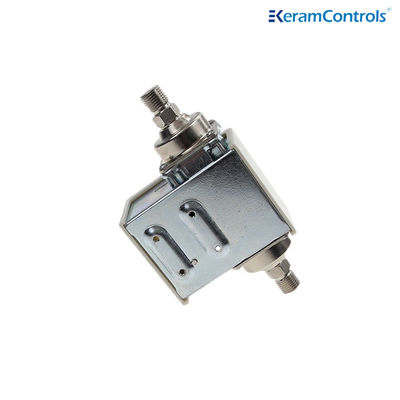

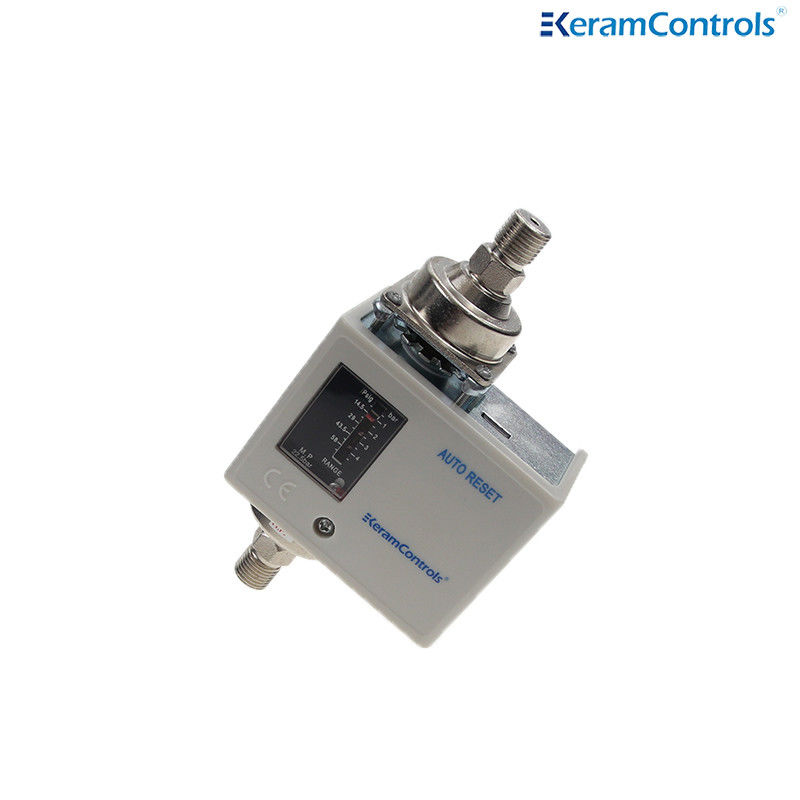

Controlador alto da baixa pressão para a água do compressor de ar da refrigeração
| Modelo: | QYD | Temperatura operacional: | -20~120℃ |
|---|---|---|---|
| Proteção: | IP33 | ||
| Destacar |
Controlador da baixa pressão IP33,Controlador da baixa pressão de QYD,controlador 250V de alta pressão |
||
Controlador de alta e baixa pressão para refrigeração Compressor de ar Água
Descrição
O interruptor de pressão diferencial QYD oferece uma mistura única de dimensão compacta, excelente desempenho, proteção ambiental, longa vida útil mecânica e flexibilidade de projeto.O micro-interruptor de alta resolução e os diafragmas sensíveis combinam-se para fornecer uma banda morta estreita e alta estabilidadeUma roda de ajuste conveniente, com fechadura interna e de segurança acessível é multi-torção para proporcionar fácil ajuste do ponto de ajuste.Tipicamente, as aplicações do interruptor incluem monitoramento de filtros e prova de fluxo nas águas residuais, bioprocessamento, alimentos e bebidas, HVAC e indústrias de processamento de gás.
QYD série controles de pressão diferencial é projetado para provar o fluxo através de bombas
O micro-interruptor SPDT renovado assegura a função confiável do interruptor
Utilizado em refrigerante fluorado, mas também em ar e líquido ((-20 a 120°C)
Suporte de montagem flexível adequado a vários tipos de aplicações
Várias ligações estão disponíveis mediante pedido
Classificação IP33
Autorização CE
Especificação do modelo
| Modelo | Diferencial ((Bar) | Configuração da fábrica | Máximo de trabalho pressão |
|
| Min. | Max. | |||
| QYD2C | 0.5 | 2 | 0.5 | 12 |
| QYD4C | 0.5 | 3.5 | 1 | 12 |
| QYD4CH | 0.5 | 3.5 | 1 | 30 |
| QYD6CH | 1 | 6 | 6 | 30 |
| QYD4C/B | 0.3 | 4 | 0.3 | 17 |
Dimensões ((mm)
Classificação elétrica
|
Amperios nominais ((A) Voltagem nominal ((V) |
125 V A.C. |
250 V A.C. |
|
| Corrente não indutiva | 20A | 10A | |
| Indutivo Corrente |
Carga total | 15A | 8A |
| Rotor bloqueado | 72A | ||
Função de contacto
| 1 | Terminal comum |
| 2 | Aproximação do aumento da pressão |
| 3 | Redução da pressão |
I Direcção de operação na pressão Aumento na pressão alta.
Conexão e instalação
Placa de montagem
Instruções de funcionamento
1- A nova tampa exterior, dois dedos empinando os dois lados da tampa de plástico,abrir a tampa exterior pode ser bombeado para fora;
2Para ser instalado no tubo, é preciso usar duas chaves e torcer bem;
3Não instale o controlador sobre a classificação elétrica do dispositivo.
