Temperatura substituível da umidade do Temp de Vaisala e sensor da umidade para a ATAC
| Umidade operacional: | 0...100% UR | Faixa de temperatura: | Interruptor DIP |
|---|---|---|---|
| Mostrar: | Blacklight LCD | ||
| Destacar |
Sensor da temperatura e da umidade da ATAC,Sensor substituível da temperatura e da umidade,Sensor substituível da umidade do Temp de Vaisala |
||

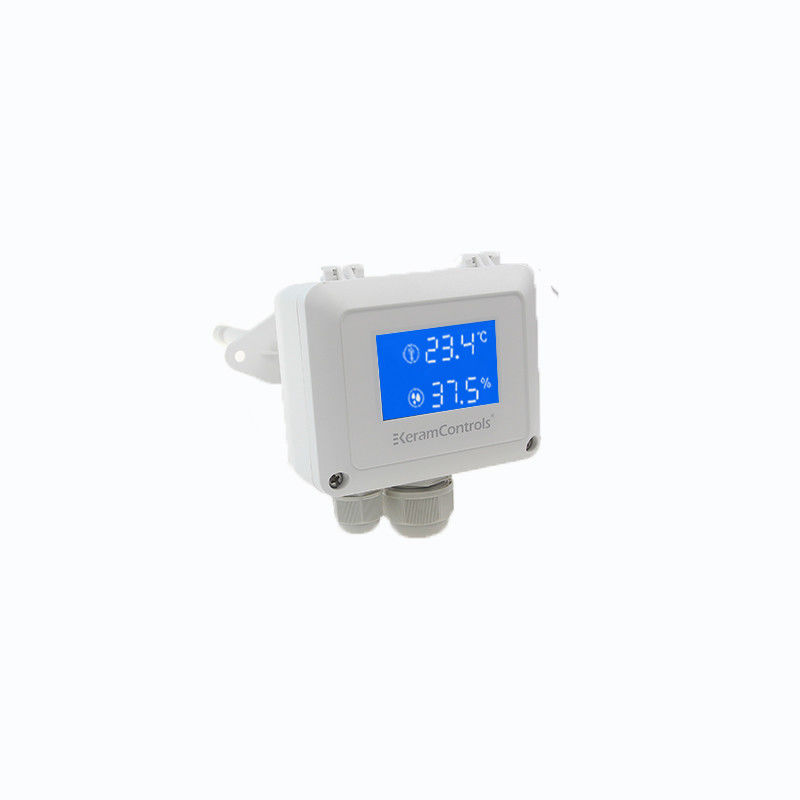

Sensor de temperatura e umidade de vaisala temp para HVAC
Descrição
O sensor de temperatura e umidade utiliza principalmente a sonda integrada de temperatura e umidade como elemento de medição de temperatura para recolher os sinais de temperatura e umidade,e após o processamento do circuito, como a filtragem de estabilização de tensão, amplificação operacional, correcção não linear, conversão V/I, proteção contra corrente constante e contra corrente,pode ser convertido no sinal de saída de corrente ou de tensão que é linear com a temperatura e a umidade, e também pode ser emitido diretamente através do 485 do chip de controlo principal.
Características
- Exibição LCD
Exibição de luz de fundo de grande tamanho
- Concha ligada por dobradiça
Conexão e configuração mais convenientes
- M16 M20 glândula de cabo duplo
Tamanho do cabo φ5...12 mm
- Superfície lisa e plana
Prevenir a poluição da superfície da concha em ambientes adversos
- IP65/NEMA4
Aplicação
- Sistema de climatização
- Estufas
- Transporte de alimentos
- Armazenagem e refrigeração a frio
- Monitorização do ambiente das salas limpas
Dados técnicos
| Modelo | KTH 500 |
| Fornecimento de energia | 16-30VDC ((2 fios 4-20mA)/16-30V AC ou V DC (0-5V/0-10V/4-20mA/RS-485)) |
| Produção | 4-20mA/0-5V/0-10V/RS-485 |
| Temperatura de funcionamento | -30...+70°C |
| Temperatura de armazenamento | -40...+60°C |
| Umidade de funcionamento | 0...100% RH |
| Intervalo de temperatura | Interruptor DIP |
| Exibição | Lâmpada de fundo LCD |
| Velocidade máxima do vento/fluxo | 30 m/s |
| Conformidade eletromagnética | EN61326-1, Ambiente industrial |
| Material de habitação | PC&ABS, UL94V-0 |
| Classe de protecção | IP65/NEMA 4 |
| Glândula do cabo | M16*1.5 |
| Performance-temperatura de medição | |
| Faixa de medição | -35...+80°C |
| Precisão | ±0,3°C ((20-60°C) |
| Dependência da temperatura | ± 0,01°C/°C |
| Performance de medição - Umidade | |
| Faixa de medição | 0...100% RH |
| Precisão | ± 2% (± 0-90% @ 25°C) /± 3% (± 90-100% @ 25°C) |
| Estabilidade em aplicações HVAC típicas | ±0,01RH/ano |
Dimensão ((mm)
Ajuste do intervalo de medição
Guia de encomenda
KTH500 Output Instalação Filtro
| Modelo | Produção | Instalação | Filtro | |||
| KTH 500 | 4-20mA ((2 fios) | (E) | Parede | (W) | PTFE | (P) |
| 4-20mA ((3 fios) | (F) | Ducto | (D) | Outros | (S) | |
| 0-5V/0-10VAD (três fios) | (G) | |||||
| RS-485 | (H) | |||||
