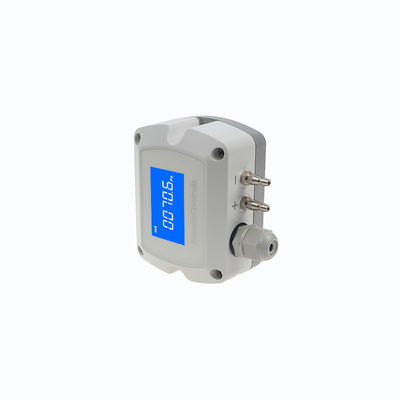

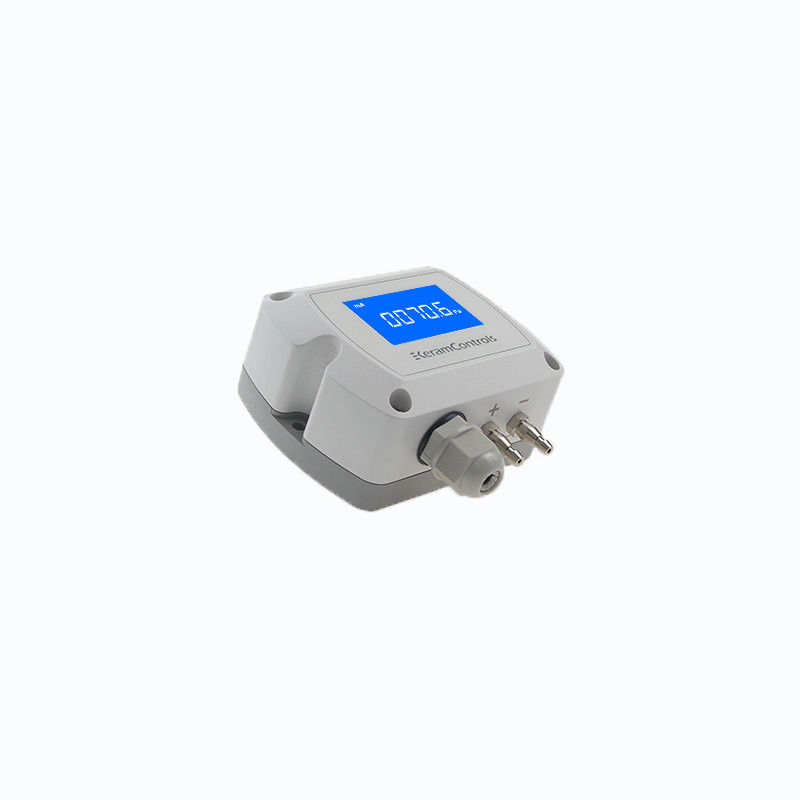

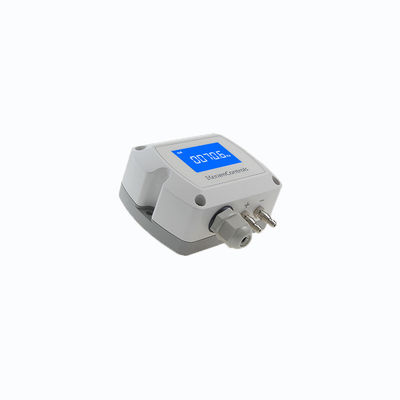

Sensor da pressão diferencial de IP65 Digitas para o sistema da ATAC
| Mídia: | Ar e gases neutros | Zero automático: | Calibração manual |
|---|---|---|---|
| Classe de Proteção: | IP65/NEMA 4 | Precisão: | <±1% FS@-5 a +65℃ |
| Temperatura operacional: | -20 ··· +70°C | Proteção à habitação: | IP65 |
| Destacar |
Sensor da pressão diferencial de IP65 Digitas,Sensor da pressão diferencial da DPT da ATAC,Transdutor de pressão diferencial de IP65 Digitas |
||
Sensor digital de pressão diferencial
Descrição
The working principle of the micro-differential pressure sensor The two pressures of the micro-differential pressure sensor enter the high and low pressure chamber and act on the isolation diaphragms on both sides of the element São transmitidas para ambos os lados do diafragma de medição através do diafragma de isolamento e do líquido de enchimento no elemento.O diafragma de medição e os eletrodos nas folhas de isolamento em ambos os lados formam um condensador.
Quando a pressão em ambos os lados é inconsistente, mede-se o deslocamento do diafragma e o seu deslocamento é proporcional à diferença de pressão,Então a capacidade de ambos os lados não é igualÉ convertido num sinal proporcional à pressão através de oscilação e demodulação.O princípio de funcionamento do transmissor de pressão e do transmissor de pressão absoluta é o mesmo que o do sensor de pressão micro diferencialA diferença é que a pressão da câmara de baixa pressão é a pressão atmosférica ou a pressão do vácuo.O conversor A/D converte a corrente do demodulador num sinal analógico utilizado pelo microcontrolador para julgar o valor da pressão de entrada. O microprocessador controla a operação do transmissor. Além disso, ele lineariza o sensor. Reinicie a faixa de detecção. Calcule a conversão da unidade de engenharia, amortecimento, abertura, corte do sensor,Diagnóstico e comunicação digital.
Características
- Intervalos entre -25/+25Pa e -10000/+10000Pa (de acordo com os modelos)
- Calibração manual automática a zero
- Voltagem, corrente, saída de sinal digital
- Precisão padrão < ± 1% FS
- Proteção IP65
Aplicação
- Sistema de climatização
- Salas limpas farmacêuticas
- Salas limpas eletrónicas
- Salas limpas médicas
- Edifícios comerciais
- Núcleo de transportes públicos
Dados técnicos
| Modelo | KDP210 |
| Unidades de medição | Pai, mmH.2O,inWG,mmHG,KPa,mbar |
| Precisão | < ± 1% FS@-5 a + 65°C |
| Tempo de resposta | 0.5s |
| Estabilidade repetida | ±0,01 % em FS/ano |
| Resolução | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Mídia | Ar e gases neutros |
| Temperatura de funcionamento | -20...+70°C |
| Temperatura de armazenamento | -40...+60°C |
| Consumo de energia | < 1,5 W |
| Tolerados sob pressão | x15 |
| Fornecimento de energia | 16~30VAC/DC (3 fios) / 18~30VDC (2 fios) |
| Sinais de saída | 4-20mA ((2 fios) |
| 4-20mA ((3 fios) | |
| 0~5V/0~10VDC ((3 fios) | |
| RS-485 | |
| Personalizado | |
| Auto Zero | Calibração manual |
| Material de habitação | PC&ABS, UL94V-0 |
| Classe de protecção | IP65/NEMA4 |
| Exibição | Display LCD de luz de fundo ((4-20mA 2 fios sem luz de fundo) |
| Glândula do cabo | M16*1.5 |
Dimensão ((mm)
Ajuste do intervalo de medição
Configuração de saída (modelo de 3 fios)
Correção manual do ponto zero
Guia de encomendae
KDP210-Range-display-output
| Modelo | Intervalos | Exibição | produção | |||
| KDP210 | -100~+100Pa | (a) | Iluminação de fundo LCD | (D) | 4-20mA ((2 fios) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 fios) | (F) | |||
| -2000~+2000Pa | (3) | 0-5/0-10VDC (3 fios) | (G) | |||
| -10000~+10000Pa | (4) | RS-485 | (H) | |||
| Personalizado | ||||||
