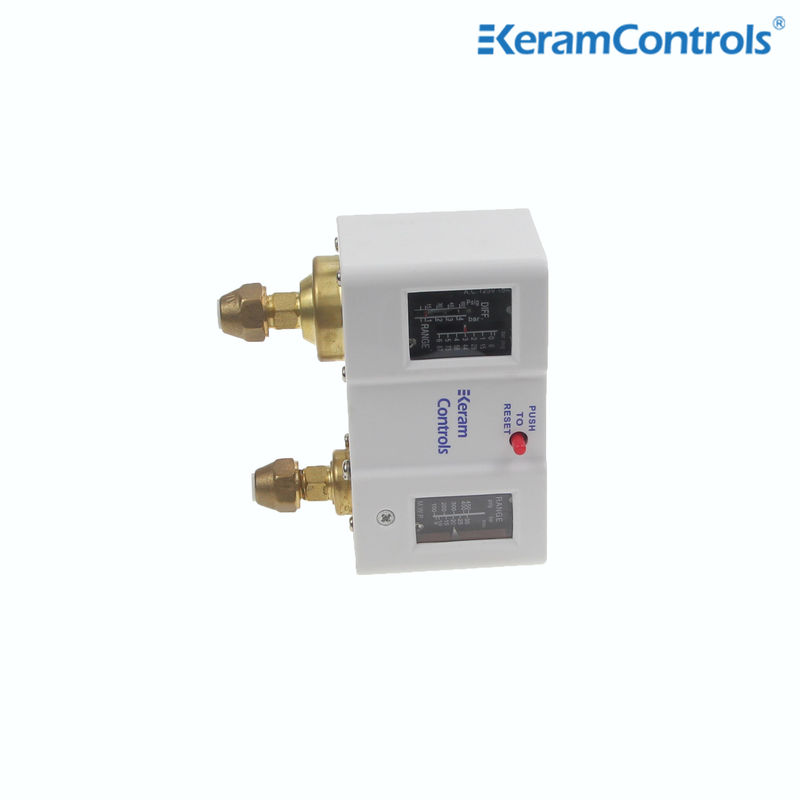

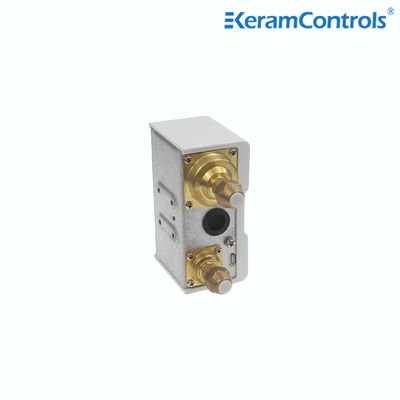

Interruptores de pressão ajustáveis duplos de aço inoxidável para a bomba de água
| Temperatura operacional:: | -20~120℃ | Material: | Aço inoxidável |
|---|---|---|---|
| Proteção de entrada: | IP54 | Alta Pressão: | 8-30bar |
| Mais baixo presure: | -0.5-6bar | ||
| Destacar |
Interruptores de pressão IP54 ajustáveis duplos,Interruptores de pressão ajustáveis dos SS do CE,Interruptor de pressão ajustável da água do CE |
||
Interruptores de pressão duplos ajustáveis interruptor de pressão da bomba de água
Descrição
O princípio de funcionamento do interruptor de pressão: quando a pressão no sistema é superior ou inferior à pressão de segurança nominal, o disco no sensor se moverá instantaneamente, e o conector do interruptor será conectado ou desconectado conectando a haste guia. Quando a pressão cair ou subir para o valor de recuperação nominal, o disco irá redefinir instantaneamente, e o interruptor irá redefinir automaticamente, ou simplesmente, quando a pressão medida exceder o valor nominal, a extremidade livre do elemento elástico se moverá, empurrando o elemento do interruptor diretamente ou após comparação para alterar o estado ligado-desligado do elemento do interruptor para controlar a pressão medida. Os elementos elásticos usados para o interruptor de pressão incluem tubo de mola de bobina única, diafragma, caixa de diafragma, fole, etc.
Os controles de pressão dupla da série Q830 podem ser usados não apenas em refrigerante fluorado, mas também em ar
e líquido (temperatura do líquido permitida -20 a 120°C)
Faixa ajustável e configurações diferenciais.
Micro-interruptor SPDT renovado garante a função de comutação confiável.
Suporte de montagem flexível adequado para vários tipos de aplicação.
Tampa superior é opcional (IP44)
Várias conexões estão disponíveis sob demanda.
Versão de reinicialização automática e manual
O material do fole é cobre e a interface de pressão é latão.
Aprovação CE
Especificação
| Modelo | Baixa pressão (bar) | Alta pressão (bar) | Forma de reinicialização (bar) | Configuração de fábrica (bar) | ||||||
| Faixa de ajuste de pressão | Diferencial | Faixa de ajuste de pressão | Diferencial | Baixa pressão | Alta pressão | Baixa pressão | Alta pressão | |||
| DESLIGADO | LIGADO | DESLIGADO | LIGADO | |||||||
| Q830 | -0.5~6 | -0.6~4 | 8~30 | 3~5 (fixo) | Automático | Automático | 3 | 2 | 20 | 15 |
| Q830HM | -0.5~6 | -0.6~4 | 8~30 | ≤5 | Automático | Manual | 3 | 2 | 20 | Reinicialização manual |
| Q830HLM | -0.5~6 | ≤1 | 8~30 | ≤5 | Manual | Manual | 3 | Manual | 20 | Reinicialização manual |
Dimensões (mm)
Fiação elétrica
|
Amperes nominais (A) Tensão nominal (V) |
Fator de potência (Cosφ) |
125/250V CA |
|
| Corrente não industrial | 1 | 12 | |
| Corrente industrial | Carga total | 0.75 | 12 |
| Rotor bloqueado | 0.45 | 72 | |
Conexão e instalação
Placa de montagem
