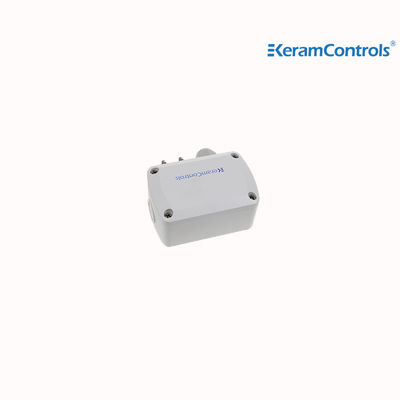

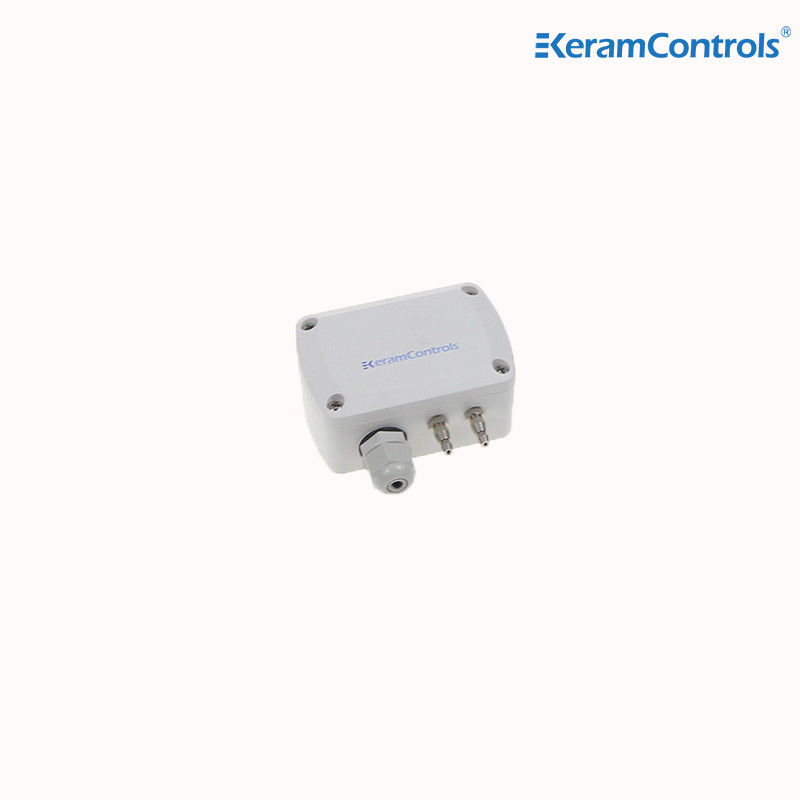

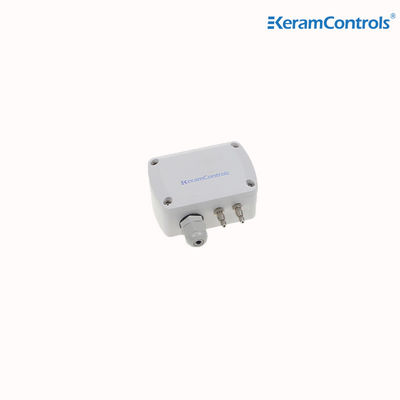

O sensor da pressão diferencial do sensor da DPT de IP65 NEMA4 personalizou
| Sinal de saída: | 4-20mA (3wire) | Temperatura de armazenamento: | -40…+60℃ |
|---|---|---|---|
| Consumo de energia: | <1.5W | Precisão: | <±1% FS@-5 a +65℃ |
| Destacar |
Sensor da DPT IP65,Sensor da DPT NEMA4,Sensor personalizado da pressão diferencial |
||
Sensor de pressão diferencial dpt
Descrição
The differential pressure transmitter utilizes the piezoresistive effect of the silicon conductor of the differential pressure sensor to realize the conversion of the differential pressure and the electrical signal.
Porque a saída de sinal pela ponte Wheatstone no chip sensível tem uma boa relação linear com a pressão diferencial,a medição precisa da pressão diferencial medida pode ser realizada.
O transmissor de pressão diferencial é amplamente utilizado no controle de processos industriais, medição de fluxo, instrumentos médicos, medição aerodinâmica, equipamentos hidráulicos, pneumáticos e outros campos.
O transmissor de pressão diferencial é utilizado principalmente para a medição da pressão diferencial, do nível e do caudal do líquido.
Na indústria petrolífera e petroquímica, a pressão diferencial, o nível do líquido e o fluxo são parâmetros muito importantes, de modo que o transmissor de pressão diferencial pode realizar exibição local, monitoramento remoto,controlo, alarme e outras funções.
Características
- Intervalos entre -25/+25Pa e -10000/+10000Pa (de acordo com os modelos)
- Calibração manual automática a zero
- Voltagem, corrente, saída de sinal digital
- Precisão padrão < ± 1% FS
- Proteção IP65
- Quando ≤ 100 Pa, precisão < ± 3%FS±2Pa
Aplicação
- Sistema de climatização
- Salas limpas farmacêuticas
- Salas limpas eletrónicas
- Salas limpas médicas
- Edifícios comerciais
- Núcleo de transportes públicos
Dados técnicos
| Modelo | KDP110 |
| Unidades de medição | Pai, mmH.2O,inWG,mmHG,KPa,mbar |
| Precisão | < ± 1% FS@-5 a + 65°C |
| Tempo de resposta | 0.5s |
| Estabilidade repetida | ±0,01 % em FS/ano |
| Resolução | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Mídia | Ar e gases neutros |
| Temperatura de funcionamento | -20...+70°C |
| Temperatura de armazenamento | -40...+60°C |
| Consumo de energia | < 1,5 W |
| Tolerados sob pressão | x15 |
| Fornecimento de energia | 16~30VAC/DC (3 fios) / 18~30VDC (2 fios) |
| Sinais de saída | 4-20mA ((2 fios) |
| 4-20mA ((3 fios) | |
| 0~5V/0~10VDC ((3 fios) | |
| RS-485 | |
| Personalizado | |
| Auto Zero | Calibração manual |
| Material de habitação | PC&ABS, UL94V-0 |
| Classe de protecção | IP65/NEMA4 |
| Glândula do cabo | M16*1.5 |
Dimensão
Ajuste do intervalo de medição
Configuração de saída (modelo de 3 fios)
Correção manual do ponto zero
Guia de encomendae
KDP110-Range-Output
| Modelo | Distância | Produção | ||
| KDP110 | -100~+100Pa | (a) | 4-20mA ((2 fios) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 fios) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 fios) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Personalizado | ||||
