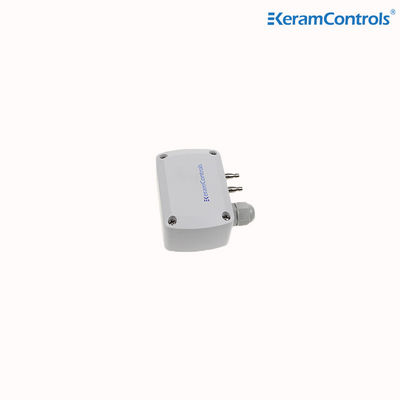

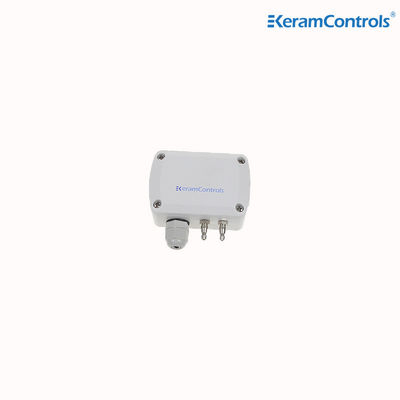

Sensor diferencial da pressão da diferença do sensor da pressão de ar IP65 para o sistema da ATAC
| Sinal de saída: | 4-20mA (2wire) | Temperatura de armazenamento: | -40…+60℃ |
|---|---|---|---|
| Consumo de energia: | <1.5W | Precisão: | <±1% FS@-5 a +65℃ |
| Temperatura operacional: | -20 ··· +70°C | ||
| Destacar |
sensor diferencial da pressão de ar 20mA,sensor da pressão da diferença 2wire,Sensor da pressão da diferença IP65 |
||
Sensor de pressão diferencial de ar, sensor de pressão diferencial
Descrição
O princípio de funcionamento do transmissor de pressão diferencial transfere a pressão diferencial tomada pelas partes de estrangulamento normais (bocas, placas de orificios,tubos de venturi) para o diafragma de isolamento em ambos os lados do transmissor através dos tubos de pressão em ambos os lados do transmissor de pressão diferencial, e depois transmite o sinal de pressão diferencial para o elemento de medição através do fluido de vedação (óleo de silicone, óleo fluorado) no diafragma,e então o elemento de medição irá converter o sinal de pressão diferencial no sinal elétrico correspondente e transmitir para o conversorFinalmente, é transformado em sinais elétricos padrão (1~5V, 4~20mA) após ser processado por amplificador operacional e outras unidades.
Em geral, o local de instalação do transmissor de pressão diferencial fica longe da sala de controlo.O sinal de corrente padrão de 4 ~ 20mA é geralmente utilizado como sinal de transmissão, e o sinal de contacto na sala de controlo torna-se 1 ~ 5V.
Características
- Intervalos entre -25/+25Pa e -10000/+10000Pa (de acordo com os modelos)
- Calibração manual automática a zero
- Voltagem, corrente, saída de sinal digital
- Precisão padrão < ± 1% FS
- Proteção IP65
- Quando ≤ 100 Pa, precisão < ± 3%FS±2Pa
Aplicação
- Sistema de climatização
- Salas limpas farmacêuticas
- Salas limpas eletrónicas
- Salas limpas médicas
- Edifícios comerciais
- Núcleo de transportes públicos
Dados técnicos
| Modelo | KDP110 |
| Unidades de medição | Pai, mmH.2O,inWG,mmHG,KPa,mbar |
| Precisão | < ± 1% FS@-5 a + 65°C |
| Tempo de resposta | 0.5s |
| Estabilidade repetida | ±0,01 % em FS/ano |
| Resolução | 0.1 Pa; 0,1 mmH2O; 0,01mbar; 0,01mmHG |
| Mídia | Ar e gases neutros |
| Temperatura de funcionamento | -20...+70°C |
| Temperatura de armazenamento | -40...+60°C |
| Consumo de energia | < 1,5 W |
| Tolerados sob pressão | x15 |
| Fornecimento de energia | 16~30VAC/DC (3 fios) / 18~30VDC (2 fios) |
| Sinais de saída | 4-20mA ((2 fios) |
| 4-20mA ((3 fios) | |
| 0~5V/0~10VDC ((3 fios) | |
| RS-485 | |
| Personalizado | |
| Auto Zero | Calibração manual |
| Material de habitação | PC&ABS, UL94V-0 |
| Classe de protecção | IP65/NEMA4 |
| Glândula do cabo | M16*1.5 |
Dimensão
Ajuste do intervalo de medição
Configuração de saída (modelo de 3 fios)
Correção manual do ponto zero
Guia de encomendae
KDP110-Range-Output
| Modelo | Distância | Produção | ||
| KDP110 | -100~+100Pa | (a) | 4-20mA ((2 fios) | (E) |
| -1000~+1000Pa | (2) | 4-20mA ((3 fios) | (F) | |
| -2000~+2000Pa | (3) | 0-5/0-10V ((3 fios) | (G) | |
| -10000~+10000Pa | (4) | RS-485 | (H) | |
| Personalizado | ||||
