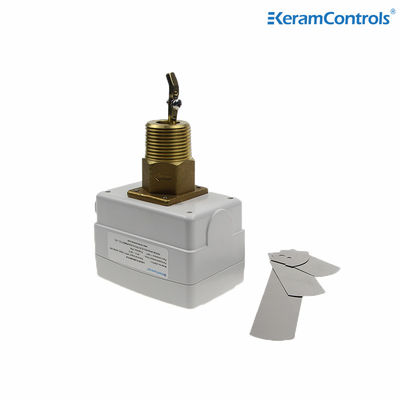

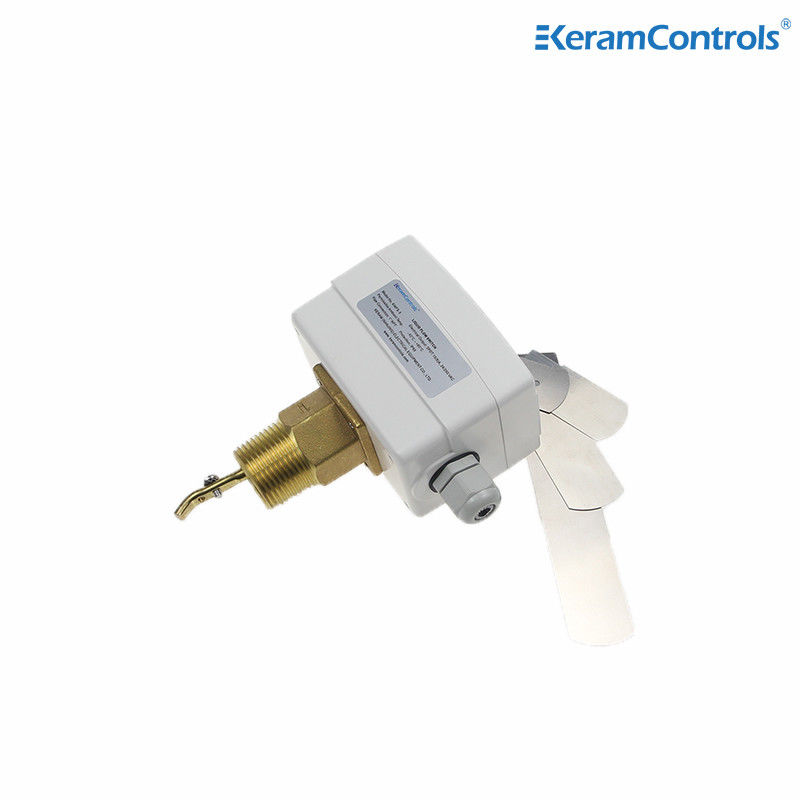

Bronze IP65 material do sensor de fluxo da bomba de água de SPDT micro
| Tipo de operação: | Liga/desliga, estágio único, microinterruptor | Saída: | SPDT 15(8A) 24/250 VCA |
|---|---|---|---|
| Taxas de fluxo: | Veja tabela de vazão | Proteção Habitacional: | IP65 |
| Destacar |
Sensor de fluxo da bomba de água IP65,Sensor de fluxo da bomba de água de SPDT,Interruptores de fluxo IP65 líquidos de bronze |
||
Interruptor de fluxo para sensores de fluxo da bomba de água
Descrição
O KWFS é instalado num tubo de água e é um elemento de detecção que entra em contacto com o fluido.Quando houver águas fluentes,, a folha de fluxo alvo é impactada e estressada, e quanto maior o volume de água, maior a força de impacto.Conversão do sinal de fluxo da água num sinal de deslocamento da folha de fluxo alvoQuando o caudal aumenta para o limite superior do valor definido ou diminui para o limite inferior do valor definido,a folha de fluxo alvo empurra a ação do microinterruptor do dispositivo de controle através do mecanismo de transmissão, emitindo um sinal de controlo para o dispositivo.
Aplicação
Controlar e monitorizar o fluxo de líquidos das caldeiras, bombas, etc., dos equipamentos de aquecimento, arrefecimento e ar condicionado.
Características
● Controle do fluxo da água e dos meios normais
● O micro interruptor SPDT renovado garante a função confiável do interruptor
●15 ((8A) 250VAC
● Proteção IP65, classe I
● Ponto de ajuste ajustável
● Paleta de aço inoxidável
● Material de latão
● Máxima temperatura do líquido 120°C
● Pressão de trabalho máxima 20 Ba
Especificações
| Tipo de operação | Ligação/desligação, micro-interruptor de um estágio |
| Produção | SPDT 15 ((8A) 24/250VAC |
| Taxas de fluxo | Ver tabela do caudal |
| Ajuste do ajuste da taxa de fluxo | Parafuso interno |
| Elementos de detecção | Paddle |
| Aplicações líquidas | Água quente, refrigerada, de poço, de piscina e de mar, salmoura ou etilenoglicol |
| Material de peças em contacto com fluidos | De aço |
| Materiais para remo | De aço inoxidável |
| Temperatura do líquido | -20°C a 120°C |
| Temperatura ambiente admissível | -40°C a 85°C |
| Umidade ambiente admissível | 10...90% RH, não condensante |
| Entrada de cabo | Acessórios M18 |
| Habitação | Resistência ao fogo ABS ou PC |
| Proteção | IP65 |
| Cores | Branco |
| Peso | 10,0 kg |
Tipos de modelo
| Modelo | Conexão |
| KWFS-1 | 1/2" -14 NPT |
| KWFS-2 | 3/4" -14 NPT |
| KWFS-3 | " -111⁄2 NPT |
Tabela de taxa de fluxo de líquidos
| Tamanho do tubo de linha (em.) | 1 | Um quarto. | Um e meio. | 2 | Dois e meio. | 3 | 4 | 4Z | 5 | 5Z | 6 | 6Z | 8 | 8Z | |
| Min. fluxo |
Aumento do fluxo |
4.2 |
5.8 |
7.5 |
13.7 |
17.6 |
27.5 |
64- Não.7 |
35.2 |
125 |
57.01 |
190.0 |
74.0 |
374.7 |
204.7 |
|
Diminuição do fluxo |
2.5 |
3.7 |
5.0 |
9.7 |
11.9 |
19 |
50.1 |
26.9 |
101.1 |
41.0 |
158.0 |
54.0 |
319.7 |
170.0 |
|
| Fluxo máximo |
Aumento do fluxo |
9.2 |
13.3 |
17.6 |
26.9 |
30.8 |
50.2 |
127.6 |
81.0 |
245.0 |
118.0 |
374.7 |
144.0 |
759.5 |
415.0 |
|
Diminuição do fluxo |
8.1 |
12.5 |
16.3 |
25.1 |
28.6 |
47.1 |
122.0 |
76.2 |
234.7 |
111.0 |
359.7 |
134.7 |
729.6 |
400.6 |
|
Nota:
1Para os caudais com sufixo "Z", deve ser instalada a paleta de 6 polegadas.
2A unidade de caudal da tabela acima é GPM (m/h)
Cabos elétricos
Instalação
O interruptor de fluxo pode ser instalado em qualquer posição longe de cotovelos ou estrangulamentos, com seta na direção do fluxo.Se o dispositivo estiver montado para baixo, tomar cuidado com a escória e aplicá-la num tubo reto, distante dos filtros, válvulas, etc., com um comprimento pelo menos 5 vezes o diâmetro do tubo a montante e a jusante da unidade.
Nota:
O interruptor de fluxo é calibrado na fábrica à sua sensibilidade mínima. Para aumentar a válvula de regulação, gire o parafuso de regulação no sentido horário.A válvula de corte deve ser ≥ o caudal mínimo necessário para garantir a protecção da instalação..
Dimensões (mm)
Pedais
| Instalar o Paddle | |
| Tubos | - Não, não. |
| Um. | 1 |
| 11/4" | 1 |
| 11/2" | 1 |
| - Dois. | 1,2 |
| 21/2" | 1,2 |
| Um 3. | 1,2,3 |
| 4" | 1,2,3 |
| 4"Z | 1,2,3,4 |
| Cinco. | 1,2,3 |
| 5"Z | 1,2,3,4 |
| 6". | 1,2,3 |
| 6"Z | 1,2,3,4 |
| - Oito. | 1,2,3 |
| 8"Z | 1,2,3,4 |
